Häufig gestellte Fragen zu optischen Kabeln
Vollständiger Leitfaden zur Glasfaserkabeltechnologie
Das Verständnis der Glasfaserkabeltechnologie ist für Telekommunikationsfachleute, Netzwerkingenieure und alle, die an der Bereitstellung von Glasfaserinfrastruktur beteiligt sind, von grundlegender Bedeutung. Dieser umfassende FAQ-Leitfaden beantwortet häufige Fragen zu optischen Kabeltypen, Designprinzipien, Herstellungsprozessen und Anwendungen.
Grundlegendes zu optischen Kabeln
Was ist der grundlegende Unterschied zwischen Glasfaser und optischem Kabel?
Optische Fasern sind das Glasübertragungsmedium selbst und bestehen aus einem Kern, einer Ummantelung und schützenden Beschichtungsschichten. Ein optisches Kabel ist jedoch eine vollständige Schutzbaugruppe, die eine oder mehrere optische Fasern zusammen mit Festigkeitsträgern, Pufferrohren, wasserabweisenden Materialien und Außenmänteln beherbergt. Die Kabelstruktur schützt die Fasern während der Installation und des Betriebs vor Umwelteinflüssen, mechanischer Beanspruchung, Feuchtigkeit und extremen Temperaturen. Durch die richtige Kabelkonstruktion wird sichergestellt, dass die Fasern innerhalb der optischen Kabelstruktur geschützt bleiben und ihre optische Leistung während ihrer gesamten Lebensdauer beibehalten.

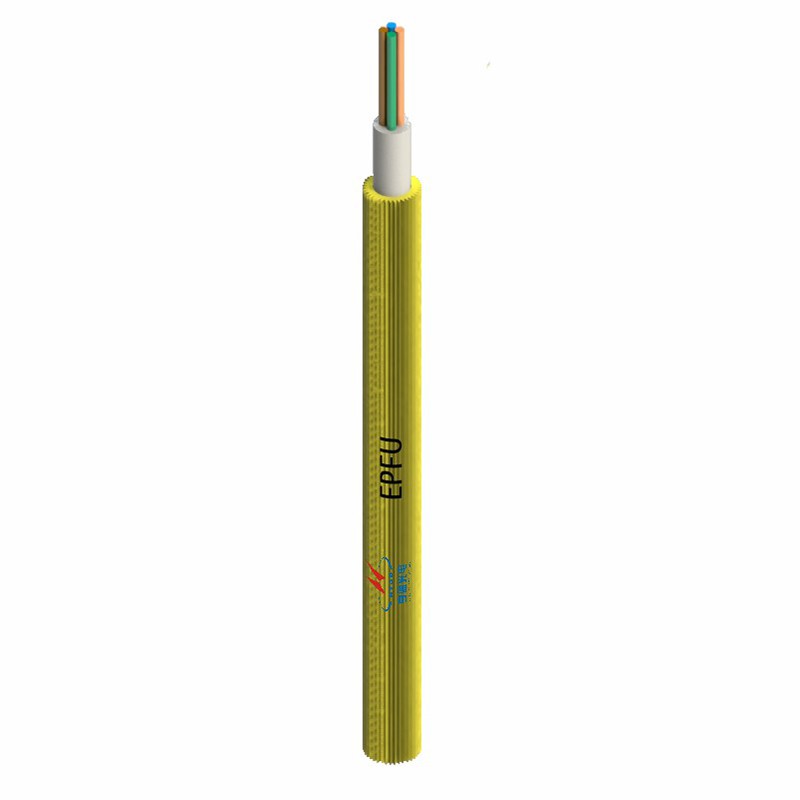

Was sind die Hauptbauteile eines optischen Kabels?
Ein typisches optisches Kabel besteht aus mehreren wesentlichen Elementen, die zusammenarbeiten. Der Kern enthält optische Fasern, entweder einzeln gepuffert oder in Bündeladern oder Bändern gruppiert. Festigkeitselemente sorgen für Zugfestigkeit und können Aramidgarne, Glasfaserstäbe oder Stahldrähte umfassen, die zentral oder spiralförmig angeordnet sind. Wasserblockierende Elemente verhindern das Eindringen von Feuchtigkeit mithilfe von Gelen oder superabsorbierenden Materialien. Pufferschläuche oder dichte Pufferbeschichtungen schützen einzelne Fasern. Das zentrale Element oder die Kernhülle sorgt für strukturelle Unterstützung, während der Außenmantel alles vor Umweltschäden schützt. Jede Komponente ist so konstruiert, dass sie harmonisch in das gesamte optische Kabeldesign passt.

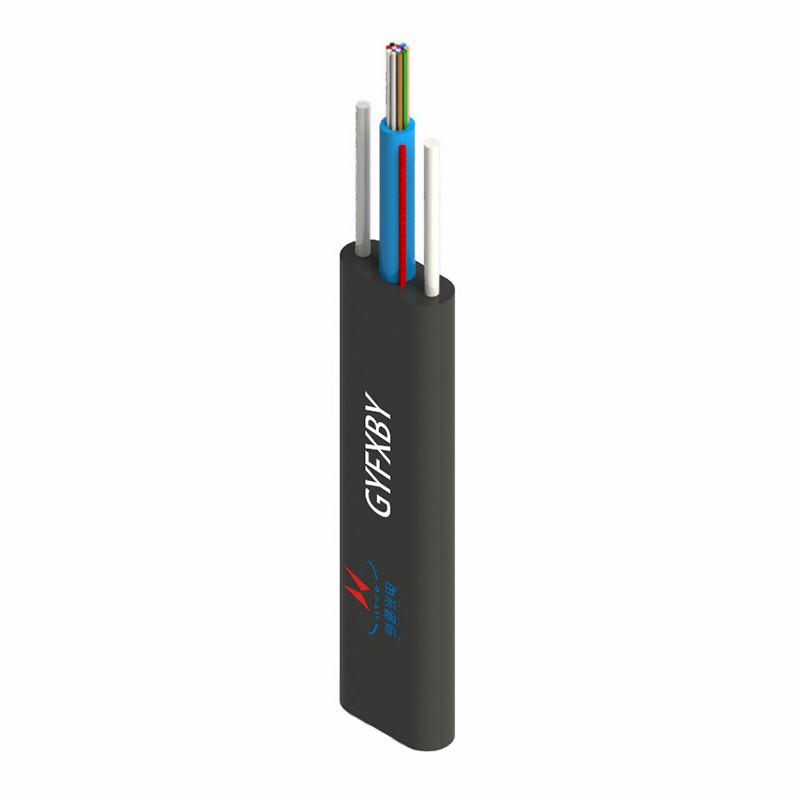

Wie unterscheiden sich die Designs von Bündelader- und Festaderkabeln?
Bündeladerkabel enthalten Fasern in übergroßen Rohren (typischerweise 2-3 mm Durchmesser), die mit einer wasserblockierenden Verbindung gefüllt sind, sodass sich die Fasern frei bewegen und vor äußeren Belastungen isoliert bleiben. Dieses Design eignet sich hervorragend für Außenumgebungen und Anwendungen über große Entfernungen. Bei dicht gepufferten -Kabeln wird direkt auf jede Faser eine dicke Schutzschicht (900 μm) aufgetragen, wodurch eine robustere Einzelfasereinheit entsteht, die für Innenräume, kürzere Strecken und terminierungsintensive Anwendungen geeignet ist. Die Wahl zwischen diesen optischen Kabelstrukturen hängt von der Installationsumgebung, den Abstandsanforderungen und den Handhabungsaspekten während der Installation und Wartung ab.
Was bestimmt die Faseranzahl in optischen Kabeldesigns?
Die Auswahl der Faseranzahl hängt von den aktuellen Bandbreitenanforderungen, zukünftigen Erweiterungsanforderungen und Anwendungsspezifikationen ab. Übliche Anzahlen reichen von 2 bis 864 Fasern oder mehr in Designs mit hoher-Dichte. Innenkabel enthalten typischerweise 2-144 Fasern, während Außenkabel in Standardkonfigurationen 12-288 Fasern enthalten können. Kabel mit hoher Faserzahl und mehr als 432 Fasern verwenden Bandstrukturen, um die Dichte zu maximieren. Das optische Kabeldesign muss die angegebene Faseranzahl berücksichtigen und gleichzeitig akzeptable Kabeldurchmesser, Gewicht und Installationseigenschaften beibehalten. Netzwerkplaner stellen in der Regel 30–50 % zusätzliche Glasfasern über den unmittelbaren Bedarf hinaus für zukünftiges Wachstum bereit.
Optische Kabeltypen für den Innenbereich

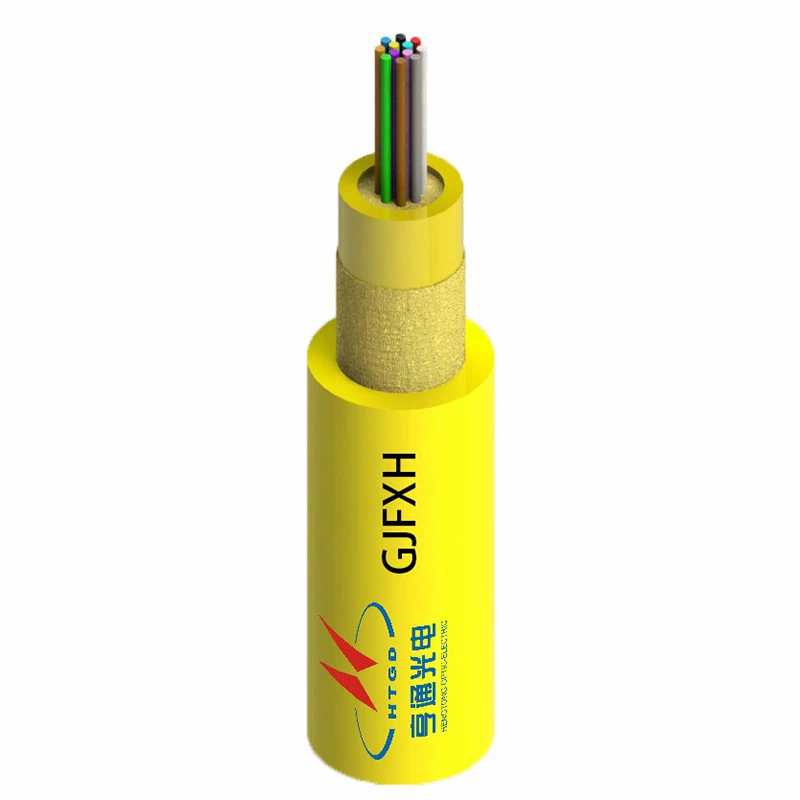

Was sind Verteilerkabel und wo werden sie eingesetzt?
Verteilerkabel verfügen über dicht{0}gepufferte Fasern, die für die Innenverlegung innerhalb von Gebäuden, Rechenzentren und Campusgeländen konzipiert sind. Diese Kabel enthalten typischerweise 4-144 Fasern mit 900 μm dicken Puffern, Verstärkungselementen aus Aramidgarn und flammhemmenden Ummantelungen, die für Plenum-, Steigleitungs- oder Mehrzweckräume ausgelegt sind. Die robuste Faserpufferung ermöglicht den direkten Steckeranschluss ohne Spleißgehäuse. Verteilerkabel eignen sich gut für enge Verlegungsräume, unterstützen eine häufige Handhabung während der Installation und erfüllen die Anforderungen der Bauvorschriften. Sie stellen den leistungsstarken optischen Kabeltyp für strukturierte Verkabelungssysteme und die Netzwerkinfrastruktur vor Ort dar.
Was macht Breakout-Kabel einzigartig?
Breakout-Kabel enthalten mehrere eng{0}gepufferte Fasern, jede mit ihrem eigenen Unter-mantel, die alle in einem Außenmantel gebündelt sind. Durch diese Konstruktion können einzelne Fasern ausbrechen und getrennt an verschiedene Stellen geleitet werden, ohne dass ein Spleißpunkt erforderlich ist. Breakout-Designs vereinfachen Installationen in Geräteräumen und Rechenzentren, wo einzelne Fasern an verschiedenen Panels oder Geräten enden. Der Nachteil für diese Flexibilität ist ein größerer Gesamtkabeldurchmesser und höhere Kosten im Vergleich zu Verteilerkabeln. Breakout-Glasfaserkabelbaugruppen eignen sich besonders gut für kürzere Verbindungen, die Flexibilität bei der Glasfaserführung erfordern.
Was sind Plenumkabel-und warum werden sie benötigt?
Für Plenum--zertifizierte Kabel werden spezielle, raucharme und flammhemmende-Materialien verwendet, die strenge Brandschutznormen für die Installation in Lufträumen erfüllen. Diese Kabel müssen strenge Tests gemäß UL 910 oder NFPA 262 bestehen und eine begrenzte Flammenausbreitung und reduzierte Rauchentwicklung nachweisen. Zu den Mantelmaterialien gehören typischerweise Fluorpolymere (FEP, PVDF) oder speziell formulierte raucharme Verbindungen. Bauvorschriften schreiben Plenum-Nennwerte für Kabel vor, die in Räumen installiert werden, die der Luftzirkulation dienen. Plenum-Glasfaserkabel sind zwar teurer als Alternativen mit Steigleitungsanschluss, bieten jedoch einen wesentlichen Sicherheitsschutz in bewohnten Gebäuden, indem sie die Gefahr von giftigem Rauch bei Brandereignissen minimieren.
Sorten optischer Kabel für den Außenbereich
Was sind die Merkmale direkt vergrabener optischer Kabel?
Direkt erdverlegte Kabel zeichnen sich durch eine robuste Konstruktion aus, die für die Erdverlegung ohne Leitungsschutz ausgelegt ist. Diese Kabel verfügen über mehrere Schutzschichten, darunter mit Gel-gefüllte Bündeladern, Wellstahl- oder Aluminiumpanzerung, hochbelastbare-Polyethylenmäntel und häufig überflutende Verbindungen in der gesamten Struktur. Die Panzerung schützt vor Schäden durch Nagetiere, Bodenbewegungen und Unfällen beim Graben. Verbesserte Feuchtigkeitsbarrieren verhindern das Eindringen von Wasser über Jahrzehnte hinweg im Untergrund. Direkt vergrabene optische Kabelkonstruktionen müssen dem Bodendruck, Frost-/Tauzyklen und möglichen mechanischen Stößen standhalten und gleichzeitig die Faserintegrität wahren. Diese Kabel stellen die robusteste optische Kabelkonstruktion für den Außenbereich dar.
Wie unterscheiden sich optische Luftkabel von anderen Outdoor-Typen?
Antennenkabel, die für die Mastmontage konzipiert sind, zeichnen sich durch eine leichte Konstruktion aus, die mit ausreichender Festigkeit für die Spannweitenanforderungen ausbalanciert ist. Selbst-tragende Konstruktionen umfassen dielektrische Elemente mit hoher-Festigkeit (Aramid oder Glasfaser), während festgezurrte Luftkabel eine leichtere Konstruktion verwenden, da Tragdrähte für die Unterstützung sorgen. Abbildung-8 Designs kombinieren das optische Kabel mit einem integrierten Tragdraht. UV-beständige Jacken schützen vor der Beeinträchtigung durch Sonnenlicht. Luftoptikkabel müssen Windlast, Eisansammlung, extremen Temperaturen von -40 Grad bis +70 Grad und potenziellen durch Blitzschlag verursachten Überspannungen standhalten. Zu den Designüberlegungen gehören Berechnungen der Durchhangspannung, der maximalen Spannweite und der Kompatibilität der Befestigungshardware.
Was macht Kanalkabel für die Rohrinstallation optimiert?
Rohrkabel verfügen über glatte, harte Außenmäntel mit niedrigen Reibungskoeffizienten, um das Durchziehen durch Rohrsysteme zu erleichtern. Die relativ kompakte, runde Bauweise reduziert Zugspannungen und ermöglicht längere Zugwege. Bei diesen Kabeln handelt es sich um gelgefüllte oder trockene Ausführungen mit entsprechendem wasserabweisenden Schutz. Ummantelungen aus Polyethylen mittlerer Dichte bieten eine hervorragende Haltbarkeit und Abriebfestigkeit während der Installation. Die Konstruktion von optischen Kanalkabeln sorgt für ein ausgewogenes Verhältnis zwischen Kabeldurchmesser (Minimierung der Rohrfüllung) und angemessenen Schutzniveaus. Zu einer ordnungsgemäßen Installation gehören die Vorschmierung, die Spannungsüberwachung während des Ziehens und die Einhaltung der maximalen Zugspannungsspezifikationen, um Faserschäden zu verhindern.
Was sind armierte optische Kabel und wann werden sie benötigt?
Gepanzerte Kabel enthalten Metallschutzschichten-typischerweise gewelltes Stahlband, ineinandergreifende Aluminiumpanzerung oder Stahldrahtpanzerung-, die den Kabelkern umgeben. Diese Konstruktion bietet hervorragenden mechanischen Schutz gegen Quetschkräfte, Stoßschäden und Nagetierangriffe. Gepanzerte optische Kabeltypen eignen sich für Anwendungen wie die direkte Erdverlegung in schwierigen Bodenverhältnissen, Industrieanlagen mit schweren Maschinen, Gebiete mit hoher Nagetierpopulation und Orte, die anfällig für Vandalismus sind. Die Panzerung erhöht das Gewicht, verringert die Flexibilität und erhöht die Kosten, bietet aber einen unübertroffenen mechanischen Schutz. Bei der Installation sind besondere Erdungsüberlegungen für metallische Komponenten in Telekommunikationsanwendungen erforderlich.
Vergleich optischer Kabel für den Außenbereich
| Kabeltyp | Primäre Verwendung | Wichtige Schutzfunktionen | Überlegungen zur Installation |
|---|---|---|---|
| Direkte Beerdigung | Unterirdisch ohne Leitung | Stahl-/Aluminiumpanzerung, Hochleistungsjacken | Erfordert Grabenaushubausrüstung |
| Antenne | Mast-montierte Installationen | UV-beständige Jacken, Verstärkungselemente | Erfordert Zugang zum Mast und Durchhangberechnungen |
| Leitung | Leitungssysteme | Glatte Jacken, wasser-blockierend | Erfordert Zugausrüstung und Schmierung |
| Gepanzert | Umgebungen mit hohem-Risiko | Metallpanzerschichten | Erfordert Erdung und besondere Handhabung |
Spezialisierte optische Kabelanwendungen
Was zeichnet das optische ADSS-Kabeldesign aus?
Alle-dielektrischen selbsttragenden-Kabel enthalten keine metallischen Komponenten und verwenden hoch-feste Aramidgarne, um Zugwerte von 10 kN bis 30 kN für Luftspannweiten ohne Trägerunterstützung zu erreichen. Die vollständig dielektrische Konstruktion macht eine elektrische Erdung überflüssig und ermöglicht die Installation auf Hochspannungsübertragungsstrukturen. Das Design von ADSS-Glasfaserkabeln erfordert eine komplexe Technik unter Berücksichtigung der Spannweite, der Leiterabstände, der Wind-/Eisbelastung, der äolischen Vibration und der elektrischen Belastung in Hochspannungsumgebungen. Spezielle Jacken sind resistent gegen elektrische Kriechströme. Diese Kabel dienen Versorgungsunternehmen und anderen Anwendungen, die große Luftspannen in der Nähe von unter Spannung stehenden Leitern erfordern, wo herkömmliche Metallkabel Sicherheitsrisiken darstellen.
Wie erfüllt das optische OPGW-Kabel einen doppelten Zweck?
Optische Erdungskabel fungieren gleichzeitig als Erdungskabel für Blitzschutz und Kommunikationswege. Die Konstruktion besteht aus einem zentralen Edelstahlrohr, das optische Fasern schützt und von mit Aluminium-umhüllten Strängen aus Stahl oder Aluminiumlegierung umgeben ist, die für mechanische Festigkeit und elektrische Leitfähigkeit sorgen. OPGW-Glasfaserkabel müssen sowohl die Telekommunikationsleistungsspezifikationen als auch die elektrischen/mechanischen Anforderungen für den Einsatz als Erdungskabel erfüllen. Die Anwendungen konzentrieren sich auf Stromversorgungsnetze, in denen bereits Sendemasten vorhanden sind, wodurch eine separate Kommunikationsinfrastruktur entfällt. Das Design sorgt für ein ausgewogenes Verhältnis von Glasfaserschutz, elektrischer Erdungswirksamkeit, mechanischer Festigkeit und Blitzstoßfestigkeit.
Was sind die besonderen Anforderungen an optische Unterwasserkabel?
Unterseekabel stehen vor außergewöhnlichen Umweltherausforderungen, die spezielle Designs erfordern. Tiefwasserkabel- verwenden eine leichte Konstruktion mit Verstärkungselementen aus Stahldraht, Stromleitern aus Kupfer für die Verstärkerspeisung und mehreren Polymerschichten, die für Druckfestigkeit und Wasserblockierung sorgen. Zufahrtsabschnitte an die Küste erfordern eine schwere doppelt-gepanzerte Konstruktion zum Schutz vor Ankern, Angelausrüstung und Brandungszonenbedingungen. Die Konstruktion von Unterwasser-Optikkabeln berücksichtigt hydrostatischen Druck von mehr als 800 bar, Abrieb durch Meeresbodenbewegungen, den Schutz von Meeresbohrern und die Wasserstofferzeugung über eine Lebensdauer von mehreren Jahrzehnten. Die Herstellung umfasst Drucktests, umfangreiche mechanische Tests und die Überprüfung der hermetischen Abdichtung vor dem Einsatz.
Was sind taktische optische Kabel?
Taktische Kabel dienen dem Militär, Notfalleinsätzen und temporären Netzwerkanwendungen, die einen schnellen Einsatz und Abruf erfordern. Bei diesen speziellen optischen Kabelkonstruktionen liegt der Schwerpunkt auf extremer Flexibilität, einem hohen Verhältnis von Festigkeit-zu-Gewicht und Widerstandsfähigkeit gegen wiederholte unsachgemäße Handhabung. Die Konstruktion besteht typischerweise aus robusten, dicht-gepufferten Fasern, hoch-festen Aramidverstärkungen und ultra-flexiblen Mantelverbindungen, die eine Leistung von bis zu -50 Grad gewährleisten. Taktische Kabel werden für einen schnellen Einsatz auf Rollen aufgewickelt, halten dem Fahrzeugverkehr stand und überstehen raue Feldbedingungen. Zu den Spezialvarianten gehören Kabel mit integrierten Zugschnüren, rückgewinnungsoptimierten Designs und militärischer Umgebungsleistung für anspruchsvolle Einsatzszenarien.
Herstellungsprozesse für optische Kabel
Wie werden Bündeladerstrukturen in der optischen Kabelproduktion hergestellt?
Bei der Bündelader-Extrusion werden modifizierte Polypropylen- oder andere Polymermaterialien mithilfe spezieller Extrusionsgeräte um Fasergruppen herum aufgebracht. Die Fasern werden mit kontrollierter Spannung und Überlänge (typischerweise 0,3-0,6 %) durch die Rohrdüse geführt, um sicherzustellen, dass das fertige Rohr durchhängt. Der Rohrdurchmesser wird präzise gesteuert, um die spezifizierte Faseranzahl zu berücksichtigen und gleichzeitig die Mindestanforderungen an den Biegeradius einzuhalten. Nach der Extrusion und dem Abkühlen durchlaufen die Tuben Füllstationen mit wasserblockierendem Gel. Die Qualitätsüberwachung umfasst die Messung des Rohrdurchmessers, die Überprüfung der Faserpositionierung und die Validierung von Überlängen. Bei nachfolgenden Montagearbeiten des optischen Kabels können mehrere Rohre um ein zentrales Element herum verseilt werden.
Was passiert beim Kabelverseilungsprozess?
Bei der Kabelverseilung werden mithilfe von Planetenverseilungsgeräten mehrere Aderhüllen, Verstärkungselemente und Füllstäbe um ein zentrales Element herum kombiniert. Bei diesem Verfahren wird auf jedes Element eine kontrollierte Spannung ausgeübt, während der Verseilkopf gedreht wird, um spiralförmige Schlagmuster zu erzeugen. Verseilungsparameter wie Schlaglänge, Richtung und Spannung beeinflussen die Flexibilität, Festigkeitsverteilung und Dimensionsstabilität des Kabels. Einige Designs enthalten gegenläufige -helikale Schichten für eine verbesserte Balance. Der verseilte Kern kann vor der Ummantelung mit Klebeband, wasserabweisenden Materialien oder Bindemitteln umwickelt werden. Eine präzise Kontrolle während der gesamten Verseilung stellt sicher, dass das fertige optische Kabel den Spezifikationen für Durchmesser, Flexibilität und mechanische Leistung entspricht.
Wie werden optische Kabelmäntel angebracht und getestet?
Bei der Mantelextrusion wird die endgültige Schutzschicht mithilfe von Kreuzkopfdüsen aufgetragen, die den Kabelkern innerhalb des extrudierten Polymerstroms zentrieren. Am gebräuchlichsten sind Polyethylenverbindungen, deren Formulierungen auf spezifische Umweltanforderungen zugeschnitten sind. Der Extrusionsprozess steuert die Manteldicke, Konzentrizität und Oberflächenqualität und sorgt gleichzeitig für die Koordination der Liniengeschwindigkeit mit den vorgelagerten Prozessen. Nach der Extrusion kühlen die Mäntel vor der abschließenden Maßkontrolle in Wassertrögen ab. Zu den Qualitätsprüfungen gehören Dickenmessungen in mehreren Winkeln, Überprüfung der Exzentrizität, Funkenprüfung auf Mantelintegrität und Beurteilung der Oberflächenqualität. Die Druckcodierung erfolgt während oder nach der Ummantelung, um eine dauerhafte Identifizierung des optischen Kabels zu gewährleisten.
Faservorbereitung und -prüfung
Pufferrohrextrusion oder dichte Pufferung
Kabelverseilung und Adermontage
Mantelextrusion und Aushärtung
Endprüfung und Zertifizierung
Überlegungen zur Installation und Leistung
Was sind die maximalen Zugspannungen für verschiedene optische Kabeltypen?
Die maximale Zugspannung variiert je nach Glasfaserkabelkonstruktion und Festigkeitsträgerkonstruktion erheblich. Verteilungskabel in Innenräumen lassen in der Regel 100 {14}}200 N pro Faser zu, während Außenkabel mit robusten Festigkeitsträgern 2.000 -6.000 N aushalten können. Gepanzerte Kabel erlauben häufig höhere Spannungen von 3.000–8.000 N. Bei der kritischen Installation wird darauf geachtet, dass die Zugspannung unter 80 % des Nennmaximums bleibt, um Sicherheitsmargen zu wahren. Für lange oder komplexe Züge sollten Spannungsüberwachungsgeräte verwendet werden. Übermäßige Zugkraft kann zu einer Faserbeanspruchung, einer Dehnung des Festigkeitsträgers oder einer Beschädigung der Ummantelung führen. Richtige Installationsverfahren, einschließlich Vorschmierung, Zwischenzugpunkte und Achteranordnungen, helfen bei der Kontrolle des Spannungsniveaus.
Wie wirkt sich die Temperatur auf die Leistung optischer Kabel aus?
Temperaturschwankungen haben in optischen Kabelsystemen vielfältige Auswirkungen. Die thermische Ausdehnung und Kontraktion von Kabelkomponenten erzeugt Kräfte, die die Fasern belasten können, wenn die überschüssige Faserlänge nicht ausreicht. Niedrige Temperaturen verringern die Flexibilität der Ummantelung und können bei gelgefüllten Designs zu einer Gelverdickung führen. Hohe Temperaturen beschleunigen die Alterung von Polymermaterialien und können die Faserdämpfung beeinflussen. Bei der richtigen Kabelkonstruktion ist eine ausreichende Überlänge der Fasern (typischerweise 0,3–0,6 %) vorgesehen, um die thermische Kontraktion ohne Faserbeanspruchung auszugleichen. Bei den Installationspraktiken muss die Temperatur bei der Installation im Verhältnis zum Betriebstemperaturbereich berücksichtigt werden. Die Glasfaserkabelspezifikation definiert Betriebstemperaturgrenzen, typischerweise -40 Grad bis +70 Grad für Außenkabel.
Welche Faktoren bestimmen die Spezifikationen für den Biegeradius optischer Kabel?
Die Grenzwerte für minimale Biegeradien verhindern eine Beschädigung der Fasern durch übermäßiges Biegen. Bei der Installation (unter Spannung) erfordern Kabel typischerweise Biegeradien von 15-20-fachem Kabeldurchmesser. Nach der Installation (ohne Spannung) verringert sich dieser bei den meisten Designs auf das 10-{8}15-fache des Durchmessers. Engere Biegeradiusspezifikationen erfordern spezielle Faserdesigns (G.657 biegeunempfindliche Fasern) oder Kabelkonstruktionen mit verbessertem Schutz. Eine Biegung über die Spezifikationen hinaus führt zu einer erhöhten Dämpfung, einem möglichen Faserbruch und einer langfristigen Verschlechterung der Zuverlässigkeit. Das Installationsdesign muss bestimmte Biegeradien an allen Verlegungsübergängen, Spleißumhüllungen und Abschlusspunkten berücksichtigen. Die ordnungsgemäße Handhabung des Glasfaserkabels während der Installation bewahrt die Faserintegrität und gewährleistet eine langfristige Leistung.
Wie wird ein optisches Kabel zur Qualitätssicherung geprüft?
Umfassende Tests validieren die Leistung von Glasfaserkabeln vor dem Einsatz. Zu den optischen Tests gehören Dämpfungsmessungen bei Betriebswellenlängen, die Überprüfung der optischen Rückflussdämpfung und die PMD-Charakterisierung für Langstreckenanwendungen. Bei mechanischen Tests werden Zugfestigkeit, Druckfestigkeit, Schlagfestigkeit und Biegeleistung bewertet. Bei Umwelttests werden Proben Temperaturwechsel, Feuchtigkeitsbeständigkeit und Alterungssimulation unterzogen. Während der Herstellung werden die Dimensionsparameter durch Inline-Tests überwacht, während das fertige Kabel einem Probetest unterzogen wird, bei dem eine kontrollierte Spannung angewendet wird, um die Integrität der Festigkeitselemente zu überprüfen. OTDR-Tests an fertigen Kabeln identifizieren etwaige Faserbrüche oder übermäßige Spleißverluste und stellen so sicher, dass jede optische Kabeltrommel den Spezifikationen entspricht.
