Ein umfassender Leitfaden zu Glasfaserkabelmaterialien
Leistungsanalyse über Herstellungsprozesse hinweg
Die Entwicklung der Materialtechnologie für Glasfaserkabel hat maßgeblich zur Weiterentwicklung der modernen Telekommunikationsinfrastruktur beigetragen. Von der anfänglichen Entwicklung verlustarmer optischer Fasern in den 1960er Jahren bis hin zu den heutigen hochentwickelten Mehrkern- und Orbitaldrehimpuls-Übertragungssystemen (OAM) steht die Materialwissenschaft immer im Mittelpunkt
Dieser umfassende Leitfaden untersucht die verschiedenen Materialien, die in verschiedenen Herstellungsprozessen verwendet werden, und vergleicht ihre Eigenschaften, Anwendungen und Leistungsmerkmale, um ein umfassendes Verständnis dieses kritischen Bereichs zu vermitteln.
Kernherstellungsmaterialien: Herstellung von Vorformlingen
Materialien auf Silikatbasis-
Die Grundlage des Glasfaserkabelmaterials beginnt mit hochreinem Siliciumdioxid (SiO₂), das als Hauptbestandteil für Glasfaservorformen dient. Die Wahl der Abscheidungsmethode hat erheblichen Einfluss auf die Materialeigenschaften und die Herstellungsökonomie.
Modifizierte chemische Gasphasenabscheidung (MCVD)
Verwendet hochreine gasförmige Vorläufer, hauptsächlich Siliziumtetrachlorid (SiCl₄) und Sauerstoff, die in einem rotierenden Siliziumdioxid-Substratrohr reagieren.
Arbeitet bei 1400–1600 Grad
OH-Konzentrationen unter 0,1 ppb
Germaniumtetrachlorid (GeCl₄) als Primärdotierstoff
Abscheidungsraten: 1-2 g/min
Outside Vapour Deposition (OVD)
Trägt Material durch Flammenhydrolyse mit Octamethylcyclotetrasiloxan (OMCTS)-Vorläufer von außen auf einen rotierenden Dorn auf.
Arbeitet bei 140–160 Grad zur Verdampfung
30–40 % geringere Materialkosten als SiCl₄
Preform diameters >150mm
Auftragsraten: 3-5 g/min
Vapor Axial Deposition (VAD)
Kombiniert Aspekte von MCVD und OVD und lagert Material axial auf einem rotierenden Saatstab für die Produktion im großen Maßstab ab.
Kontinuierliches Wachstum der Vorformlinge
Ideal für G.652D-Standard-Single---Mode-Fasern
Vorformlingslängen über 2 Meter
Kommerzielle Produktion mit hohem-Volumen
Dopingstoffe und ihre Wirkung
Die präzise Steuerung von Brechungsindexprofilen erfordert ausgefeilte Dotierungsstrategien. Verschiedene Materialien werden verwendet, um die optischen Eigenschaften von Quarzglas für bestimmte Leistungsmerkmale zu modifizieren.
| Dopingmaterial | Funktion | Auswirkung auf den Brechungsindex | Typische Konzentration |
|---|---|---|---|
| Germaniumdioxid (GeO₂) | Änderung des Kernregionsindex | Erhöhung um ~0,1 % pro Molprozent | Variiert je nach Faserdesign |
| Fluor (aus SiF₄ oder CF₄) | Reduzierung des Verkleidungsindex | Abnahme um 0,3 % pro Molprozent | Abwechslungsreiche Verkleidungsdesigns |
| Phosphorpentoxid (P₂O₅) | Viskositätsreduzierung, Unterdrückung der Keimbildung | Bescheidener Anstieg | Bis zu 2 Mol-% (durch Streuung begrenzt) |
| Erbiumoxid (Er₂O₃) | Optische Verstärkung im 1550-nm-Fenster | Minimaler Effekt | 100-1000 Gew.-ppm |
Änderung des Brechungsindex
请替换当前内容 unterstützt zweiachsige Kalibrierungskompensation, präzise Steuerung der ausgegebenen Leimmenge, der Fehler erreicht ± 0,02 mm
Mehrachsiges Bewegungssystem, präzise Steuerung des Ausgabewegs;
Passender hoher UPH, automatische Reinigung der Düse.
Auswirkungen der Dopingkonzentration
Intelligente Mehrachsen-Arbeitsplattform mit zwei-Stationen;
Synchronisierte CCD-Präzisionspositionierung;
Hohe Schweißpräzision, hohe Konsistenz der Schweißverbindungen, besonders geeignet für hochpräzise elektronische Geräteprozesse.
Faserzieh- und Beschichtungsmaterialien
Primär- und Sekundärbeschichtungen
Die Umwandlung makelloser Glasvorformen in mechanisch robuste Fasern erfordert anspruchsvolle Beschichtungssysteme, die unmittelbar nach dem Ziehen aufgetragen werden. Bei modernen Materialbeschichtungen für Glasfaserkabel kommen zweischichtige Systeme zum Einsatz: eine weiche Primärbeschichtung und eine härtere Sekundärbeschichtung, die jeweils unterschiedliche Schutzfunktionen erfüllen.
Zweischichtiges Beschichtungssystem
Primärbeschichtungen
- Urethan-Acrylat-Oligomere mit weichen Segmenten
- In-Modul<1 MPa at 23°C
- Glasübergangstemperatur unter -40 Grad
- 60–80 % Oligomere, 15–30 % Reaktivverdünner, 3–7 % Photoinitiatoren
Sekundärbeschichtungen
- Höherer Modul (500–1500 MPa) für mechanischen Schutz
- Kürzere, steifere Weichsegmente mit höherer Vernetzungsdichte
- Widersteht Abrieb und bietet Schutz vor seitlicher Belastung
- UV-LED-Härtung bei Wellenlängen von 385 nm oder 395 nm
Fortschritte bei der UV-LED-Härtungstechnologie
Jüngste Entwicklungen in der UV{0}}LED-Härtungstechnologie haben Beschichtungsprozesse revolutioniert. LED-Systeme bieten eine spektrale Leistung, die genau auf die Absorptionsspitzen des Photoinitiators (385 nm oder 395 nm) abgestimmt ist, wodurch die Aushärtungseffizienz verbessert und gleichzeitig der Energieverbrauch im Vergleich zu Quecksilberbogenlampen um 60–70 % gesenkt wird.
Eliminiert die Entstehung von Ozon und die Entsorgung von Quecksilber
Da keine Ozonbildung entsteht und keine quecksilberhaltigen Glühbirnen gehandhabt werden müssen, reduziert die UV-{1}}LED-Härtung das Umweltrisiko und den Compliance-Aufwand erheblich und bietet eine sauberere, sicherere und wartungsarme-Lösung für Produktionslinien.
Reduziert den Energieverbrauch um 60–70 %
UV-LED-Systeme wandeln Energie weitaus effizienter in nutzbare UV-Leistung um, senken den Energieverbrauch im Vergleich zu Quecksilberbogenlampen um 60–70 % und helfen Herstellern, die Betriebskosten und den CO2-Fußabdruck zu senken.
Längere Lebensdauer (50.{1}} Stunden gegenüber {{2}.000 Stunden für Quecksilber)
Typische UV-LED-Module bieten eine Betriebslebensdauer von über 50.000 Stunden, was die Wartungsintervalle erheblich verlängert, Ausfallzeiten reduziert und Ersatz- und Lagerkosten minimiert.
Ermöglicht Liniengeschwindigkeiten über 25 m/s
Hohe-Intensität, sofortige-UV--LED-Härtung unterstützt Liniengeschwindigkeiten über 25 m/s und ermöglicht so einen höheren Durchsatz, stabile Qualität bei voller Produktionsgeschwindigkeit und eine höhere Gesamteffektivität der Ausrüstung.
Materialien zur Deuteriumbehandlung
Hydrogen-induced attenuation remains a concern for fibers operating in hydrogen-rich environments. Deuterium (D₂) treatment represents an innovative solution where fiber optic cable material is exposed to high-pressure deuterium (>100 bar) bei erhöhten Temperaturen (50–150 Grad) für 24–48 Stunden.
Deuterium exchanges with hydrogen-containing defects in the glass matrix, shifting absorption peaks away from communication wavelengths. The process requires ultra-pure deuterium (>99,9 %) und präzise Umweltkontrollen.
Eine optimale Behandlung reduziert wasserstoffbedingte Verluste um 85-95 % und erhöht gleichzeitig die Grunddämpfung um weniger als 0,01 dB/km. Eine übermäßige -Deuterierung muss vermieden werden, da überschüssiges Deuterium die Dämpfung durch die Bildung von OD-Bindungen erhöhen kann.
Deuterium Purity：>99.9%
Druckbereich: 100+ bar
Temperaturbereich: 50–150 Grad
Behandlungsdauer: 24–48 Stunden
Reduzierung des Wasserstoffverlusts: 85–95 %
Sekundärverarbeitungsmaterialien
Lose Rohrverbindungen
Die Auswahl der Materialien für Sekundärfaserstrukturen hat erhebliche Auswirkungen auf die Kabelleistung. Bei Bündeladerkonstruktionen werden thermoplastische Polymere verwendet, um eine oder mehrere optische Fasern mit kontrollierter Überlänge einzukapseln und so vor Umwelteinflüssen zu schützen und gleichzeitig die optische Leistung aufrechtzuerhalten.
Polybutylenterephthalat (PBT)
Schmelzpunkt
225 Grad
Zugfestigkeit
50-60 MPa
Biegemodul
2,3–2,8 GPa
Feuchtigkeitsaufnahme
<0.08% at 23°C, 50% RH
Hauptvorteile
Außergewöhnliche Dimensionsstabilität
Überlegene chemische Beständigkeit
Hervorragende Verarbeitungseigenschaften
Modifiziertes Polypropylen (PP)
Dichte
0,90 g/cm³
Verbessertes Eigentum
Schlagfestigkeit bei niedrigen-Temperaturen
Chemische Beständigkeit
Exzellent
Oberflächenenergie
Niedriger als PBT
Hauptvorteile
Geringere Dichte als PBT
Gute Leistung bei niedrigen-Temperaturen
Kostengünstige-Alternative für bestimmte Anwendungen
Modifiziertes Polycarbonat (PC)
Glasübergangstemp
145 Grad
Temperaturbereich
-40 Grad bis +85 Grad
Schlüsseleigenschaft
Überlegene Flammwidrigkeit
Kriechwiderstand
Exzellent
Hauptvorteile
Außergewöhnliche Dimensionsstabilität
Überlegene Flammwidrigkeit
Hervorragend geeignet für spezielle Innenräume
Kabelkernmaterialien
Mitglieder der zentralen Stärke
Die Auswahl des Glasfaserkabelmaterials für zentrale Festigkeitsträger hängt entscheidend von den Anwendungsanforderungen, Installationsmethoden und Umgebungsbedingungen ab.

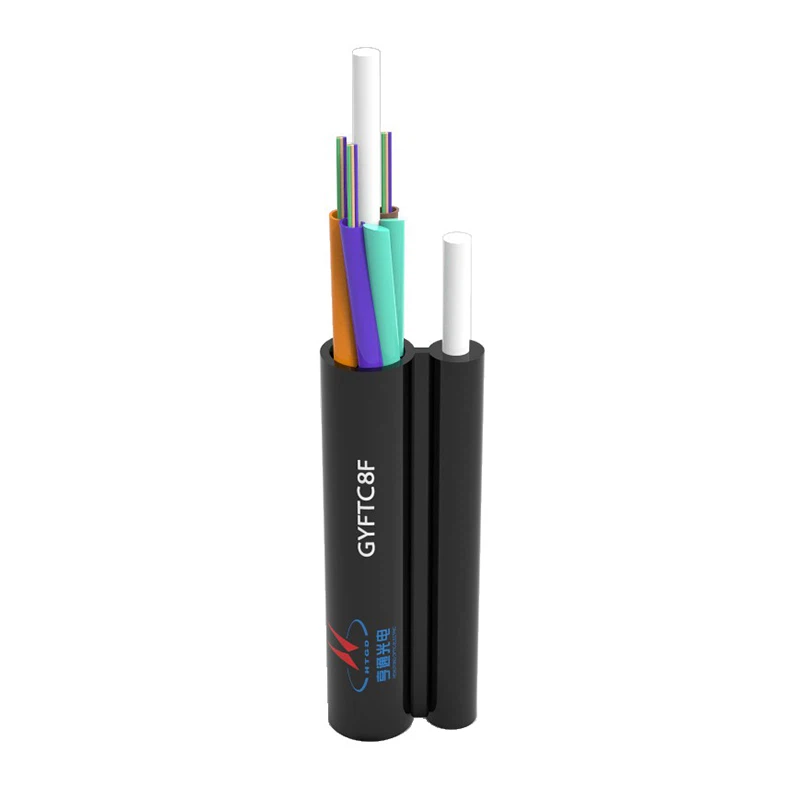

Faser-Verstärkter Kunststoff (FRP)
请替换当前内容 Durch die Übernahme fortschrittlicher Technologien und Konzepte des industriellen Internets hilft es produzierenden Unternehmen, ein einheitliches digitales System zu schaffen, das den gesamten Produktions- und Managementprozess abdeckt.
Festigkeitsträger aus Stahldraht
Durch die Übernahme fortschrittlicher Technologien und Konzepte des industriellen Internets hilft es produzierenden Unternehmen, ein einheitliches digitales System zu schaffen, das den gesamten Produktions- und Managementprozess abdeckt.

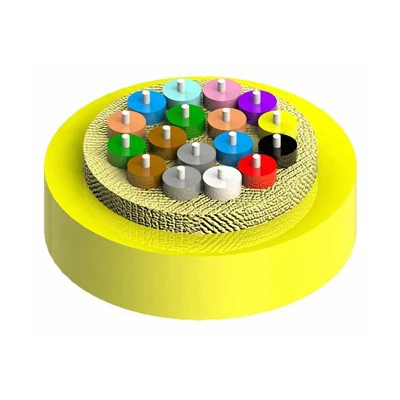

Aramid-Garnstärke-Mitglieder
Durch die Übernahme fortschrittlicher Technologien und Konzepte des industriellen Internets hilft es produzierenden Unternehmen, ein einheitliches digitales System zu schaffen, das den gesamten Produktions- und Managementprozess abdeckt.
| Materialtyp | Zugfestigkeit | Dichte | Schlüsselanwendungen | Vorteile |
| FRP | >1000 MPa | ~2,0 g/cm³ | Innen-/Außenkabel, Verteilerkabel | Hohes Verhältnis von Festigkeit-zu-Gewicht, Dielektrikum |
| Stahldraht | 1200-1800 MPa | 7,8 g/cm³ | Direktbestattung, Luftinstallationen | Maximale Zugfestigkeit, minimale Dehnung |
| Aramidgarn | 2800-3600 MPa | 1,44 g/cm³ | ADSS-Kabel, Hochspannungsumgebungen | Höchste spezifische Festigkeit und dielektrische Eigenschaften |
Kabelmantelmaterialien
Polyethylenverbindungen
Polyethylen hoher Dichte (HDPE) dominiert die Kabelummantelungsanwendungen im Außenbereich und bietet hervorragende Feuchtigkeitsbarrieren, Witterungsbeständigkeit und mechanischen Schutz. Moderne Materialformulierungen für Glasfaserkabel nutzen hochentwickelte Additivpakete, um mehrere Leistungsparameter gleichzeitig zu optimieren.
Eigenschaften des Basisharzes
Dichte: 0,950-0,965 g/cm³
Eine höhere Dichte sorgt für eine überlegene Beständigkeit gegen Spannungsrisse
Schmelzflussrate: 0,2–1,0 g/10 Min
Gleicht Verarbeitbarkeit und mechanische Eigenschaften aus
Molecular Weight Distribution: Broad (PDI >5)
Optimiert sowohl die Verarbeitbarkeit als auch die langfristige-Leistung
Carbon Black Stabilisierung
Konzentration: 2,0–2,5 Gew.-%
Bietet UV-Schutz und antioxidative Aktivität
Partikelgröße: 20–40 nm
N220-, N330- oder N550-Sorten mit Oberflächen von 70–120 m²/g
Verarbeitung: Doppelschneckenextrusions-Compoundierung
Gewährleistet eine gleichmäßige Verteilung ohne Zersetzung
Low Smoke Zero Halogen (LSZH)-Verbindungen
Innen- und Transitanwendungen erfordern zunehmend LSZH-Glasfaserkabel-Materialformulierungen, um die Entstehung giftiger Gase und Rauch bei Brandereignissen zu minimieren. Diese Materialien opfern einige mechanische und Umwelteigenschaften für verbesserte Brandschutzeigenschaften.
Basispolymersysteme
Ethylen-Vinylacetat (EVA)-Copolymere
- Vinylacetatgehalte von 18-28 %
- Verbesserte Kompatibilität mit flammhemmenden Füllstoffen
- Reduzierte Kristallinität für verbesserte Flexibilität bei niedrigen Temperaturen
Metallocen-Polyethylen (mPE)
- Enge Molekulargewichtsverteilungen
- Präzise Comonomer-Einarbeitung
- Enables processing of highly filled compounds (>60%)
Flammhemmende Systeme
Metallhydroxide
- Aluminiumtrihydrat (ATH) und Magnesiumhydroxid (MDH)
- Endotherme Zersetzung über 200 Grad (ATH) oder 300 Grad (MDH)
- Erfordern Beladungen von 60–65 Gew.-%
Leistungsanforderungen
- Flammwidrigkeit: IEC 60332-1 und 60332-3C
- Smoke density: IEC 61034-2, light transmittance >60%
- Acid gas emission: IEC 60754-2, pH >4.3
Spezielle Mantelmaterialien
Nagetier-resistente Formulierungen
Kabel, die in Umgebungen eingesetzt werden, in denen es zu Nagetieren kommt-, erfordern einen verbesserten Schutz durch spezielle Materialformulierungen.
Glasfaserverstärkung (20-30 Gew.-%)
Stahlbandarmierung zwischen den Mantelschichten
Glas-verstärktes PE, das Polyamid mit gehackten Glasfasern kombiniert
Bissfestigkeit bei gleichzeitiger Beibehaltung der Installationsflexibilität
Anti--Tracking-Verbindungen
Bei Kabeln an Hochspannungsmasten besteht die Gefahr einer elektrischen Kriechstrombelastung durch Oberflächenverunreinigungen.
Spezifische Füllstoffe (Tonmineralien, Aluminiumoxid)
Unter elektrischer Belastung verkohlen Materialien bevorzugt
Verhindert die Ausbreitung von Kriechströmen entlang der Kabeloberflächen
Getestet gemäß IEC 60587 unter Spannungen bis 4,5 kV
Füll- und Sperrmassen
Thixotrope Gelformulierungen
Herkömmliche „gelgefüllte“ Kabel verwenden thixotrope Verbindungen, um lose Röhrenfasern zu koppeln und gleichzeitig das Eindringen von Wasser in Längsrichtung zu blockieren. Diese Materialsysteme für Glasfaserkabel verwenden Mineralöle (paraffinisch oder naphthenisch, Viskositätsindex 95–110) als kontinuierliche Phase mit thixotropen Mitteln aus Organoton oder Polyamid.
Performance optimization requires balancing multiple properties: apparent viscosity at rest (>5000 Pa·s bei 0,1 s⁻¹ Schergeschwindigkeit) verhindert die Entwässerung, während das Scherverdünnungsverhalten (Viskosität) abnimmt<10 Pa·s at 100 s⁻¹) enables complete tube filling during manufacture.
Die Leistung bei niedrigen-Temperaturen wirkt sich entscheidend auf Feldinstallationen aus. Hochwertige Verbindungen behalten ihre Pumpfähigkeit bei -40 Grad (Viskosität).<100,000 mPa·s) and prevent fiber-tube adhesion through temperature cycling (-40°C to +70°C, 5 cycles minimum).
aktive Mitglieder
Scherviskosität
Erholungszeit
Pumpbarkeit bei niedrigen-Temperaturen
Trockenwasser-Blockierungssysteme
Umweltbedenken und Produktionsökonomie treiben die Einführung von „trockenen“ Wasserblockierungstechnologien voran. Superabsorbierende Polymere (SAP), typischerweise vernetzte Netzwerke aus Natriumpolyacrylat, absorbieren das 100- bis 1000-fache ihres Gewichts an Wasser und wandeln flüssiges Wasser in immobilisiertes Gel um.
SAP-basierte Wasserblockierungstechnologien
Bei Kabelkonstruktionen liegt SAP als Pulverbeschichtung auf Garnen oder Bändern vor, die strategisch in der gesamten Kabelstruktur positioniert sind. Bei eindringendem Wasser blockiert die schnelle Quellung die Längswanderung des Wassers innerhalb von Minuten.
Garn-Typelemente
- Kerngarne aus Polyester oder Polypropylen
- SAP-Pulverbeschichtung: 150-400 g/m²
- Spezielle Bindemittelsysteme für die Haftung
- Kompatibel mit Kabelfüllmassen
Bandformatsysteme
- SAP zwischen Vliesstoffschichten eingearbeitet
- Kontrollierte Quelleigenschaften
- Mechanische Belastbarkeit beim Verkabeln
- Schnelle Aktivierung bei Feuchtigkeitskontakt
Das Material des Glasfaserkabels erfordert eine sorgfältige Konstruktion: Übermäßige Quellkräfte können optische Fasern komprimieren und so die Dämpfung erhöhen, während eine unzureichende Kapazität die Ausbreitung von Wasser ermöglicht.
Spezialfasermaterialien
Erbium-dotierte Faserkomponenten
Für die optische Verstärkung sind spezielle Glasfaserkabel-Materialformulierungen erforderlich, die Seltenerdelemente enthalten. Erbium-dotierte Faserverstärker (EDFAs) verwenden Quarzfasern mit Kernzusammensetzungen, die für die optische Verstärkung im 1550-nm-Fenster optimiert sind.
Die Co{0}}-Dotierungsstrategie verhindert die Clusterbildung von Erbium, die zu einer Konzentrationslöschung führen und die Verstärkereffizienz verringern würde. Lösungsdotierungstechniken während der Vorformherstellung gewährleisten eine homogene Dotierstoffverteilung auf molekularer Ebene.
01
Erbiumoxid (Er₂O₃): 100-1000 Gew.-ppm
Bietet optischen Gewinn im 1550-nm-Fenster
02
Aluminiumoxid (Al₂O₃): 1-5 Mol-%
Verbessert die Löslichkeit von Erbium in der Silica-Matrix
03
Phosphorpentoxid (P₂O₅): 0,5-2 Mol-%
Reduziert die Clusterbildung von Erbium und verbessert die Löslichkeit
Photonische Kristallfasermaterialien
Fortschrittliche Faserdesigns nutzen photonische Kristallgeometrien (mikrostrukturierte Geometrien) für neuartige optische Eigenschaften. Diese Strukturen erfordern eine präzise Kontrolle der Hohlraumgeometrien durch spezielle Herstellungs- und Ziehverfahren für Vorformlinge.
Photonische Kristallfasern auf Siliziumbasis-
Durch Stapel--und-Zeichnungstechniken werden Anordnungen von Kapillarröhrchen mit spezifischen Glasfaserkabel-Materialzusammensetzungen zusammengesetzt, um periodische Variationen des Brechungsindex zu erzeugen.
- Präzise Kontrolle der Hohlraumgeometrien
- Neuartige optische Eigenschaften, einschließlich endlosem Single-{0}}Mode-Betrieb
- Hohe Doppelbrechung für polarisationserhaltende Anwendungen
Photonische Polymerkristallfasern
Diese verwenden Materialien wie Polymethylmethacrylat (PMMA) oder Polycarbonat und bieten Vorteile für kurzwellige Anwendungen und Spezialfasern mit großem Kern.
- Einfachere Herstellung im Vergleich zu Silica-Strukturen
- Große Kerngrößen für-Hochleistungsanwendungen
- Limitations: higher attenuation (>50 dB/km)
- Wird hauptsächlich zur Sensorik und Spezialbeleuchtung verwendet
Praktische Anwendungsfälle
Unterseekabelsysteme
Tiefsee-Kommunikationsinfrastruktur
Unterseekabel stellen die anspruchsvollste Anwendung für Glasfasermaterialien dar und erfordern eine gleichzeitige Optimierung der Druckfestigkeit, des Korrosionsschutzes und der Signalintegrität über einen jahrzehntelangen Einsatz in rauen Meeresumgebungen hinweg.
Kriterien für die Materialauswahl
Druckbeständigkeit (bis zu 800 atm)
- Panzerschichten aus verzinkten Stahldrähten (2–4 mm Durchmesser)
- Äußerer Polyethylenmantel (5–8 mm Dicke) mit Ruß
- Ineinandergreifende Wassersperre aus Aluminium- oder Kupferband
Korrosionsschutz
- Spezielle Antifouling-Verbindungen zur Verhinderung von Bioakkumulation
- Chrom-III-Passivierung für Stahlbauteile
- Wasserstoff-undurchlässiges Kupferrohr zum Schutz der Fasern
Fallbeispiel:Das transatlantische MAREA-Kabelsystem verwendet 16 Faserpaare in einem Kupferrohr, umgeben von einer Vaseline-Sperrmasse, Stahlpanzerschichten und einem Außenmantel aus Polyethylen. Diese Konstruktion unterstützt eine Kapazität von 160 Tbit/s und hält gleichzeitig einem Meerwasserdruck von 8.000 Metern stand.
Verkabelung für Rechenzentren mit hoher -Dichte
Hyperscale-Anlagenkonnektivität
Moderne Rechenzentren erfordern Glasfaserlösungen, die die Dichte maximieren und gleichzeitig das Brandrisiko, die Installationszeit und den Signalverlust in dicht gepackten Umgebungen mit hohen Anforderungen an die Luftzirkulation minimieren.
Anforderungen an die Flammwidrigkeit
UL 94 V-0-Einstufung, IEC 60332-3C-konform für vertikale Wanneninstallationen
Rauchemissionskontrolle
Light transmittance >80 % bei 4 Minuten (IEC 61034-2)
Dichteoptimierung
Bandfasern mit 1,6 mm Durchmesser und 12–24 Fasern pro Band
Umgebungen mit extremen Temperaturen
Wüsten- und Polareinsätze
Fasern, die bei extremen Temperaturen (-55 Grad bis +85 Grad) betrieben werden, erfordern spezielle Materialformulierungen, um die Leistung über massive thermische Zyklen aufrechtzuerhalten, die zu einem vorzeitigen Ausfall herkömmlicher Materialien führen können.
Hoch-Ummantelung
Vernetztes Polyethylen (XLPE) mit einem Betriebsbereich von bis zu 125 Grad
Beschichtungstechnologie
Fluorierte Polymere mit Tg unter -60 Grad und Tm über 200 Grad
UV-Schutz
3-5 % Rußanteil im Außenmantel mit Stabilisatorpaket
Flexibilität bei niedrigen-Temperaturen
Spezialisiertes Polypropylen mit Ethylen-Copolymer-Modifikation
Frost-Tauwetterbeständigkeit
Modifizierte wasserblockierende Gele mit einem Fließpunkt unter -60 Grad
Toleranz gegenüber thermischen Zyklen
Erweiterung-passende Materialien mit<50ppm/°C differential expansion
Felddaten:In den antarktischen Forschungsstationen eingesetzte Fasern haben gezeigt, dass dies der Fall ist<0.1dB/km attenuation change after 5 years of exposure to -89°C to +15°C temperature swings, utilizing specialized acrylate coatings with silane coupling agents for improved adhesion under thermal stress.
Materialfehler und Lösungen
Die wasserstoffinduzierte Dämpfung (HIA) bleibt eine der größten Herausforderungen für die Zuverlässigkeit von Glasfasersystemen. Molekularer Wasserstoff (H₂) diffundiert in die Glasmatrix und bildet durch Reaktion mit Defekten Hydroxylgruppen (OH), was zu einer erhöhten Absorption bei kritischen Kommunikationswellenlängen (1240 nm, 1383 nm und 1530 nm) führt.
Grundursachen
- Eindringen von Wasserdampf: Aufgrund von Kabelmantelfehlern oder unvollständiger Wasserblockierung
- Chemische Reaktionen: Mit Kabelkomponenten entsteht H₂ als Nebenprodukt
- Herstellungsfehler: Sauerstoffmangelzentren und lose Bindungen in der Glasstruktur
Minderungsstrategien
Germanium-Reduzierung von Sauerstoffdefekten
Co--Dotierung mit Aluminiumoxid (Al₂O₃) bei 1-3 Mol-% reduziert Ge--bedingte Defektstellen durch Bildung stabilerer Al-O-Ge-Bindungen und verringert die H₂-Reaktionsstellen um bis zu 70 %.
Erweiterte Deuteriumbehandlung
Durch 72-stündiges Deuteriumglühen bei 120 Grad und hohem Druck (150 bar) entstehen stabile OD-Bindungen, die nicht in Kommunikationsbändern absorbieren, was einen 25-jährigen Schutz gegen HIA bietet.
Wasserstoff-Blockierende Hüllen
Mehrschichtige Mantelstrukturen mit EVOH-Barrieren (Ethylenvinylalkohol) reduzieren die H₂-Durchlässigkeit im Vergleich zu herkömmlichen PE-Manteln um 99,9 % und minimieren so Diffusionswege.
Alterungsprobleme von Beschichtungsmaterialien: Alterungsprobleme von Beschichtungsmaterialien
Die Verschlechterung der Faserbeschichtung bleibt eine Hauptfehlerursache bei Außeninstallationen, da Umweltfaktoren den Polymerabbau durch mehrere Mechanismen beschleunigen, die sowohl den mechanischen Schutz als auch die optische Leistung beeinträchtigen.
Beschleunigtes Testen:Neue Beschichtungsformulierungen werden 10.000 Stunden lang QUV-Tests (UVB-313-Lampen, 60-Grad-/40-Grad-Zyklus) unterzogen<5% change in modulus, and 1,000 hours of 85°C/85% RH exposure with <3% weight loss, ensuring 30+ year service life in harsh environments.
Häufige Fehlermodi
- Durch Photo-Oxidation:UV-induzierte Kettenspaltung, die eine spröde Beschichtung erzeugt
- Hydrolyse: Durch das Eindringen von Wasser werden Esterbindungen in Urethanen aufgebrochen
- Delaminierung: Verlust der Haftung zwischen Beschichtungsschichten oder der Glasschnittstelle
- Weichmachermigration: Verlust von Flexibilitätsmitteln, was zu Versprödung führt
Fortschrittliche Beschichtungsformulierungen
- HALS-Stabilisatoren: Gehinderte Amin-Lichtstabilisatoren zur Verhinderung von UV-Abbau
- Silan-Haftvermittler: Verbesserte Haftung der Glas-beschichtung durch chemische Bindung
- Fluorierte Urethane: Verbesserte Hydrolysebeständigkeit in Umgebungen mit hoher -Feuchtigkeit
- Hybrides organisches-Anorganisches: Silica-Nanopartikel zur Verbesserung der thermischen und mechanischen Stabilität
Ausfälle wasserblockierender Materialien
Probleme mit thixotropem Gel
Gelmigration/-überlauf
Ein übermäßiger Gelfluss während der Installation oder Temperaturwechsel kann die Anschlüsse verunreinigen und zu Schwierigkeiten bei der Handhabung führen.
Lösung:
Use high-yield stress formulations (>200 Pa) mit modifizierten Organoton-Konzentrationen (8-12 Gew.-%). Führen Sie vor der Installation eine temperaturzyklische Alterung durch, um die Viskosität zu stabilisieren.
Härtung bei niedriger-Temperatur
Die Gelviskosität steigt bei niedrigen Temperaturen exponentiell an, was den Zugang zu den Fasern erschwert und Mikrokrümmungsverluste verursacht, wenn Fasern im verfestigten Gel eingeschlossen werden.
Lösung:
Wählen Sie naphthenische Grundöle mit Fließpunkten unter -60 Grad. Fügen Sie polymere Viskositätsindexverbesserer hinzu, um die Viskositäts-Temperatur-Reaktion abzuflachen.
Wasserstofferzeugung
Einige Gelformulierungen erzeugen durch chemische Reaktionen Wasserstoff und tragen so zur HIA bei empfindlichen Fasertypen bei.
Lösung:
Verwenden Sie wasserstoffabfangende Additive (0,5–1 % nach Gewicht) wie metallorganische Komplexe. Wählen Sie vollständig hydrierte Grundöle, um die chemische Reaktivität zu minimieren.
Herausforderungen des SAP-Systems
Unzureichende Schwellung
SAP-Materialien erreichen keine ausreichende Volumenausdehnung (mindestens 200x), was eine Wassermigration durch Kabelzwischenräume ermöglicht.
Lösung:
Optimieren Sie die SAP-Partikelgrößenverteilung (50-300 μm) und sorgen Sie für eine gleichmäßige Abdeckung (200–300 g/m²). Wählen Sie eine Vernetzungsdichte, die für die erwartete Ionenkonzentration in der Betriebsumgebung geeignet ist.
Vorzeitige Aktivierung
SAP reagiert während der Lagerung oder Installation auf Umgebungsfeuchtigkeit und verliert an Kapazität, bevor tatsächlich Wasser eindringt.
Lösung:
Tragen Sie Feuchtigkeitsbarrierebeschichtungen auf SAP-Partikel auf. Verwenden Sie eine feuchtigkeitskontrollierte Verpackung und richten Sie sie ein<30% RH storage requirements.
Mechanische Interferenz
Geschwollenes SAP erzeugt übermäßigen Druck auf die Fasern und erhöht die Dämpfung durch Mikrobiegung.
Lösung:
Ingenieurgesteuerte Quell-SAP-Sorten mit maximaler Volumenexpansion von 300 %. Entwerfen Sie eine Kabelgeometrie mit Expansionskammern und Pufferzonen um kritische Faserpfade.
Abschluss
Die Vielfalt des Glasfaserkabelmaterials in den verschiedenen Herstellungsprozessen spiegelt die anspruchsvolle Technik wider, die erforderlich ist, um den immer anspruchsvolleren Telekommunikationsanforderungen gerecht zu werden. Von hochreinen Silica-Vorläufern über spezielle Beschichtungssysteme bis hin zu Umweltschutzverbindungen erfordert jede Materialauswahl komplexe Kompromisse zwischen optischer Leistung, mechanischen Eigenschaften, Umweltbeständigkeit, Herstellbarkeit und Kosten.
Jüngste Entwicklungen betonen die Nachhaltigkeit: reduzierter Energieverbrauch durch UV-LED-Härtung, Eliminierung von halogenierten Verbindungen in Mantelformulierungen und verbesserte Materialausnutzungseffizienz bei der Herstellung von Vorformlingen. Zukünftige Innovationen werden sich wahrscheinlich auf Materialien konzentrieren, die höhere Übertragungskapazitäten durch Multi-{2}}Kern- und Multi-{3}Mode-Faserdesigns, eine verbesserte Umweltleistung durch bio{4}basierte Polymere und eine erhöhte Zuverlässigkeit durch fortschrittliche Fehlervorhersage und -prävention ermöglichen.
Das Verständnis dieser Materialien und ihrer Wechselwirkungen in kompletten Kabelsystemen bleibt für Ingenieure, Techniker und Systemdesigner, die an der Weiterentwicklung der optischen Kommunikationsinfrastruktur arbeiten, um den unstillbaren Bedarf der modernen Gesellschaft an Bandbreite und Konnektivität zu erfüllen, von entscheidender Bedeutung.
