Glasfasertechnologie in modernen Rechenzentren
Ein umfassender Leitfaden für Infrastruktur und Lösungen

Das digitale Rückgrat des modernen Computers
In der heutigen hyperkonnitierten Welt dienen Rechenzentren die neuronalen Netze der digitalen Zivilisation, der Verarbeitung und der Übertragung großer Informationsmengen pro Sekunde. Im Zentrum dieser technologischen Wunder steht ein kompliziertes Netz von Glasfaserkabeln, das die schnelle Datenübertragung von Blitz - aktiviert, die alles von Cloud -Computing bis hin zu Anwendungen für künstliche Intelligenz versorgt.
Das Design des modernen Faser -Optikers ist stark auf hoch {- -Dichte -Verkabelungsarchitekturen wie MPO/MTP -Steckverbinder und parallele Optik beruht, um Getriebegeschwindigkeiten von 100 g, 400 g und darüber hinaus zu unterstützen. Mit Ultra - niedrige Latenz, niedrige Dämpfung und skalierbare Bandbreite sorgt Faserinfrastruktur gewährleistet eine nahtlose Verbindung zwischen Servern, Speichersystemen und Kernschaltstoffen.
Darüber hinaus verwenden Glasfaser -Data Center -Netzwerke erweiterte Topologien wie Leaf - Wirbelsäulenarchitekturen und verwenden die Wellenlängenabteilung Multiplexing (WDM), um die Kapazität innerhalb des begrenzten physischen Raums zu maximieren. Diese Technologien zusammen bilden zusammen das Rückgrat, das die heutige globale digitale Wirtschaft unterstützt.
Die Entwicklung der Faserdatenzentrumsinfrastruktur hat die Art und Weise, wie wir Informationen global speichern, verarbeiten und verteilen. Die Reise von traditionellem Kupfer - -basierte Netzwerke zu erweiterten Glasfasersystemen stellt einen Quantensprung in den Datenübertragungsfunktionen dar.
Moderne Rechenzentren verlassen sich nun fast ausschließlich auf die Glasfasertechnologie, um den exponentiell wachsenden Anforderungen an Bandbreite, Geschwindigkeit und Zuverlässigkeit gerecht zu werden. Diese technologische Verschiebung hat die Entwicklung hoch entwickelter faserfaser -Kabelmanagementsysteme und umfassenden Lösungen erforderlich, die die einzigartigen Herausforderungen von hohen - -Computerumgebungen ansprechen.

Grundlagen der Glasfasentechnologie verstehen
Die Wissenschaft hinter der Lichtübertragung
Glasfaserkabel arbeiten nach dem Prinzip der gesamten internen Reflexion, wobei sich Lichtsignale durch ein Glas- oder Kunststoffkern ausbreiten, das von einem Verkleidungsmaterial mit einem niedrigeren Brechungsindex umgeben ist. Diese grundlegende Physik ermöglicht es Daten, mit ungefähr 200.000 Kilometern pro Sekunde über den Faserkern zu reisen, wodurch beispiellose Übertragungsgeschwindigkeiten und minimale Signalverschlechterungen über große Entfernungen ermöglicht werden.
Die Feld- und Moduseigenschaften in Faserwellenleitern bestimmen die Leistungsparameter des Kabels. Single - -Modus-Fasern, typischerweise mit Kerndurchmessern von 8 - 10 Mikrometern, unterstützen nur einen Ausbreitungsmodus und sind ideal für lange - Distanz, Hochband-Anwendungen innerhalb der optischen Lösungen von Rechenzentren.
Multi - -Modusfasern mit größeren Kerndurchmessern von 50 oder 62,5 Mikrometern unterstützen mehrere Lichtpfade und werden üblicherweise für kürzere Entfernungen in Rechenzentrumumgebungen verwendet.
Single - Modusfaser
8-10 & mgr; m Kerndurchmesser
Ein Ausbreitungsmodus
Lang - Distanzübertragung
Multi - Modusfaser
50-62,5 μm Kerndurchmesser 50-62,5 μm
Mehrere Lichtwege
Kurze - Distanzanwendungen

Kritische Leistungsparameter

Moderne Faser -Kabelsysteme für die faseroptische Rechenzentrumsanlage verwenden fortschrittliche Dispersionsmanagement -Techniken, um eine zuverlässige Leistung über erweiterte Übertragungsentfernungen zu gewährleisten. Zu den Lösungen gehören die Verwendung von Dispersion - Kompensation von Fasern (DCF), die eine negative Dispersion für die putschüssigen positiven Dispersion und die in Transceiver integrierte elektronische Dispersionskompensationsmodule (EDC) einführen. Zusätzlich ermöglicht die kohärente Erkennung mit leistungsstarken Algorithmen für digitale Signalverarbeitung (DSP) eine echte - Zeitdispersionskorrektur, ohne physische Kompensationsfaser zu erfordern.
Diese kombinierten Ansätze ermöglichen es den Infrastrukturen für faserfassende Rechenzentrum -Infrastrukturen, Ultra - niedrige Bit - Fehlerquoten und stabile Latenz zu erwerben, wodurch eine nahtlose Unterstützung für die Latenz - sensible Anwendungen wie Cloud -Computing, AI - -Works und finanzielle Arbeitsplattformen und finanzielle Arbeitsplattformen gewährleistet werden.
Polarisationsmodus Dispersion (PMD)stellt eine weitere bedeutende Herausforderung in hohen - -Peed -optischen Netzwerken vor. Dieses Phänomen entsteht aus mikroskopischen Unvollkommenheiten und Restspannungen in der Faser, die dazu führen, dass sich orthogonal polarisierte Lichtmodi bei leicht unterschiedlichen Geschwindigkeiten vermehren. Über lange Entfernungen oder bei sehr hohen Datenraten wie 100 g, 400 g und 800 g kann sich diese differentielle Gruppenverzögerung ansammeln, was zu einer Impulsverzerrung und einer verschlechterten Systemleistung führt.
Um dies zu beherrschen, enthalten erweiterte Faserdatenzentrum -Herstellungsprozesse eine präzise Kontrolle der Geometrie, der Brechungsindexverteilung und der Restspannung während der Faserzeichnung. Techniken wie kontrollierte Fasern, die sich effektiv drehen, haben die Dokrebringenz effektiv durchschnittlich, wodurch die PMD -Werte minimiert werden. Darüber hinaus mindern moderne kohärente Erkennungssysteme in Kombination mit der digitalen Signalverarbeitung (DSP) die RestpMD in Echtzeit weiter.
Diese Maßnahmen stellen sicher, dass Fiber -Optic Data Center -Netzwerke ultra - niedrige Fehlerraten und stabile Latenz beibehalten, und die Mission - kritische Workloads einschließlich AI -Modellschulungen, Cloud -Dienste und Finanzhandelsplattformen, bei denen die Übertragungsstabilität nicht -} verhandelbar ist.

-
200,000+KM/Sekundenübertragungsgeschwindigkeit
-
100+ gbpsAktuelle Standardgeschwindigkeiten
-
800+Gbpsaufkommende Übertragungsraten
Architektur der Rechenzentren und Glasfaserintegration
Hierarchisches Netzwerkdesign
Kernschicht
Die Kernschicht bietet eine hohe - -Knessanschließung zwischen verschiedenen Rechenzentrumschnitten und externen Netzwerken, wobei hohe - -Kapazität Single - -Modus -Glasfaserverbindungen, die 100 Gbit / s, 400 Gbit / s oder gleichmäßige Übertragungsraten von 800 GBPs unterstützen können.
In modernen Architekturen für faseroptische Rechenzentrums ist die Kernschicht mit niedriger - Latenz, non - blockierende Schaltgewebe, um einen nahtlosen Ost - West und North - Südverkehrsfluss zu gewährleisten. Diese Verbindungen nutzen häufig die Multiplexing der Dense Wellenlänge (DWDM), um die Faserkapazität zu maximieren und mehrere 100 g oder 400 G -Kanäle zu ermöglichen, um auf einem einzelnen Fasernpaar zu koexistieren.
Um die Leistung bei so hohen Geschwindigkeiten zu gewährleisten, erweiterte Fasern mit Ultra - niedrigem Verlust (niedriger Verlust (<0.20 dB/km) and minimal polarization mode dispersion (PMD) are deployed, along with coherent optics and digital signal processing (DSP) for signal integrity.
Zusammen sorgen diese Technologien sicher, dass die Faser -Core -Schicht der Glasfaser -Rechenzentrum die Skalierbarkeit, Zuverlässigkeit und den Durchsatz für Hyperscale Cloud Computing, KI -Workloads und Mission - kritische Enterprise -Anwendungen liefert.
Aggregationsschicht
Die Aggregationsschicht dient als Zwischenverbindungspunkt, konsolidiert den Verkehr aus mehreren Zugriffsschalter und leitet ihn effizient in das Kernnetzwerk. In einem modernen faser -faserischen Rechenzentrum verwendet diese Schicht typischerweise eine Kombination aus einzelnen - -Modus und Multi - -Modusfasern, die basierend auf Distanz- und Bandbreitenanforderungen ausgewählt wurden.
Multi - -Modus -Fasern mit MPO/MTP -Anschlüssen werden für kurze - Reichweite Verbindungen (bis zu wenige hundert Meter) verwendet, wodurch parallele Optik und Kosten - effektive Bereitstellung bei 40 g/100g -Geschwindigkeiten unterstützt werden. Für längere Entfernungen oder höhere Datenraten wie 400 g und 800 g bieten einzelne - -Modusfasern eine überlegene Leistung mit niedrigerer Dämpfung und erweiterter Reichweite.
Um die Skalierbarkeit zu optimieren und East - Westverkehr zu verwalten, integriert die Aggregationsschicht häufig erweiterte Schaltplattformen mit Unterstützung von VXLAN-, EVPN- und Netzwerkvirtualisierungstechnologien. Durch die Ausgleich der Kosteneffizienz mit hoher Leistung sorgt die Aggregationsschicht in den Architekturen der Glasfaser -Rechenzentrum -Architekturen für eine nahtlose Verkehrskonsolidierung, eine verringerte Latenz und eine flexible Grundlage für Hyperscale -Cloud-, KI- und Unternehmens -Workloads.
Zugangsschicht
In der Access -Schicht stellt sich die Infrastruktur für die Glasfaserdatenzentrale direkt mit Servern, Speichersystemen und anderen Rechenressourcen her und dient als erster Einstiegspunkt für den Netzwerkverkehr. Diese Schicht erfordert eine hohe Portdichte, um Tausende von Serververbindungen in einem begrenzten Rack -Bereich aufzunehmen.
Hoch - Dichtefaserlösungen wie MPO/MTP -Anschlüsse und strukturierte Verkabelungssysteme, maximieren die Portnutzung und halten Sie eine effiziente und organisierte Kabelleitung bei.
Darüber hinaus basiert die Zugriffsschicht häufig auf Multimode -Fasern (OM3/Om4/Om5) für kurze - Reichweite der Konnektivität, die 10G-, 40G- und 100G -Ethernet -Links mit niedriger Latenz unterstützt. Für Workloads, die einen höheren Durchsatz oder längere Entfernungen in großen - -Skalierungsanlagen erfordern, werden einzelne - -Modus -Fasern zunehmend angewendet, um eine Übertragung von 400 g und 800 g zu aktivieren.
Richtige Kabelverwaltung, Biegung - Radius -Steuerung und die Verwendung von Pre -, die die Fasermodule terminierten, verbessern die Zuverlässigkeit und Skalierbarkeit weiter. Zusammen sorgen diese Praktiken sicher, dass die Glasfaser -Zentrum -Zugriffsschicht stabile, niedrige - Latenzverbindungen zu kritischen Rechen- und Speicherressourcen liefert und die Grundlage für Cloud -Dienste, KI -Verarbeitung und Unternehmensanwendungen bildet.
Strukturierte Kabelsysteme
Die Implementierung strukturierter Verkabelungssysteme ist für die Verwaltung der Komplexität moderner faserfaserdaten Zentralumgebungen wesentlich geworden. Diese standardisierten Ansätze für Glasfaser- und Rechenzentrumsdienste gewährleisten eine konsistente Leistung, eine vereinfachte Fehlerbehebung und verbesserte Skalierbarkeit.
Der TIA-942-Standard enthält umfassende Richtlinien für die Verkabelungsinfrastruktur für Glasfaserdatenzentrum, einschließlich Spezifikationen für Pathway-Systeme, Kabeltypen und Konnektivitätshardware.
Hauptverteilungsbereiche (MDAs) dienen als zentrale Verbindungspunkte für die Rückgrat -Verkabelung, während horizontale Verteilungsbereiche (HDAs) lokalisierte Konnektivität in bestimmten Zonen bereitstellen. Dieser hierarchische Ansatz ermöglicht eine effiziente Kabelverwaltung und minimiert die Länge einzelner Kabelläufe, wodurch sowohl die Materialkosten als auch die Signalschwächung in den Vorgängen des optischen Faser -Rechenzentrums reduziert werden.
Hauptvorteile der strukturierten Verkabelung
Vereinfachte Fehlerbehebung und Wartung
Verbesserte Skalierbarkeit für zukünftige Expansion
Konsistente Leistung über die gesamte Infrastruktur

Hauptverteilungsbereich (MDA)
Horizontalverteilungsbereich (HDA)
Zonenverteilungsbereich (ZDA)
Ausrüstungsbereich (EDA)
Fortschrittliche Glasfaserkabeltechnologien

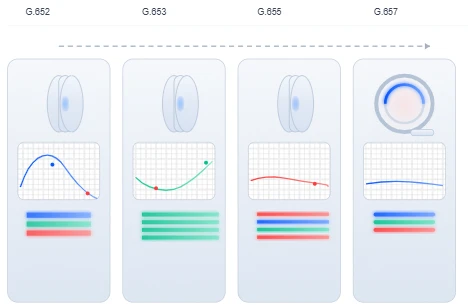

Der Fortschritt von G.652 bis G.657 Faserstandards spiegelt den kontinuierlichen Fortschritt in der optischen Fasertechnologie wider. G.652 Fasern, das Arbeitspferd von Long - Telecommunications, bieten hervorragende Leistungsmerkmale für einzelne - -Modusanwendungen.
Die anschließende Entwicklung von G.653 Dispersion - verschobene Fasern und G.655 Non - Zero -Dispersion - verschobene Fasern befassten sich mit den spezifischen Multiplexing -Anforderungen der Wellenlängenabteilung.
Die Einführung von G.657 Bend - unempfindliche Fasern hat besonders faserfaser -Data Center -Kabelverwaltungspraktiken revolutioniert. Diese Fasern behalten niedrige Biegeverluste selbst bei engen Biegerradien bei, wodurch eine flexiblere Kabelrouting im Raum - eingeschränkte faserfaser -faserfaserische Rechenzentrumsumgebungen ermöglicht werden.
Faserstandardentwicklung

01
Standard Single - Modus Fiber
In Modern Fiber Optic Data Center -Designs unterstützt die Standard -Fasermodus -Faser -Modus -Modus -Geschwindigkeitsübertragungsraten von 100 g, 400 g und sogar auftretende 800 g Ethernet, häufig kombiniert mit einer Multiplexing (DWDM) der dichten Wellenlängenabteilung (DWDM).
Seine Skalierbarkeit, Zuverlässigkeit und breite Kompatibilität mit kohärenten Optik stellen sicher, dass sie die Auswahl der Grundinfrastruktur für hyperscale Cloud -Operatoren, Telekommunikationsunternehmen und Rechenzentren für Unternehmen weltweit bleibt.
02
Dispersion - verschobene Faser
In modernen Glasfaser -Rechenzentrum und Carrier - Networks Grade Networks präsentiert DSF Einschränkungen für die DWDM -Systeme (Dess Wellenlängen Division ". Die Überlappung des Null -- -Abstraftats mit dem 1550 -nm -Band erhöht nichtlineare Effekte wie vier - Wellenmischung, die die Signalqualität in der Multi - -Kanalübertragung abbauen kann.
Infolgedessen wurde DSF weitgehend durch Non - Zero -Dispersion - verschobener Faser (nz - DSF) ersetzt, wodurch die kontrollierte Dispersion im 1550 -NM -Fenster beibehält, um die Leistung auszugleichen und nichtlineare Behinderungen zu minimieren.
03
Non - Zero Dispersion - verschobene Faser
In modernen Faser -Optik -Rechenzentrum und Telekommunikationsbackbone -Netzwerken spielt NZ - DSF eine entscheidende Rolle bei der Unterstützung des dichten WDM (DWDM) und den groben WDM -Systemen (CWDM) -Systeme, wobei die Kanäle der Kapazität von- -Kapazität auf einem einzelnen Faser ohne Faser ohne Einfaser auf einem einzelnen Faser auf einem einzelnen Faser zu koexistieren.
Mit niedriger Dämpfung (~ 0,20 dB/km) und sorgfältig verwalteter Polarisationsmodus (PMD) sorgt nz - DSF gewährleistet eine zuverlässige Leistung bei 100 g, 400 g und sogar 800 g Übertragungsraten.
04
Bend - unempfindliche Faser
Bend - unempfindliche Faser ist so konstruiert, dass sie Biegeverluste minimieren, sodass sie ideal für hohe - -Dichteverkabelungsumgebungen und enge Installationsräume, die häufig in modernen Infrastrukturen für faserfaserische Rechenzentrums -Infrastrukturen enthalten sind.
Durch die Einbeziehung von Graben - unterstützten Brechungsindexprofilen beschränkt BIF das Licht effektiv in den Faserkern, wodurch die Signalleckage reduziert wird, wenn das Kabel um Ecken gebogen oder durch kompakte Tabletts geführt wird.
Herstellung von Exzellenz und Qualitätskontrolle

Erweiterte Herstellungsprozesse
Die Produktion von hoch - Qualität optischen Fasern umfasst hoch entwickelte Faserkabelherstellungsprozesse wie die Axialablagerung (VAD) und die Außendampfablagerung (OVD) zur Erstellung von Faservorformungen.
Bei der VAD -Methode werden Siliciumdioxidpartikel axial auf einen rotierenden Samenstab abgelagert, um große Vorformungen zu bilden, die für die Massenproduktion geeignet sind, während die OVD auf der Radialschichtablagerung um einen Keramik -Zielstab basiert, um eine präzise Brechungsindexregelung zu erreichen.
Diese Preform -Herstellungstechniken sind kritische Schritte bei der Herstellung von Glasfaserkabeln und beeinflussen direkt die Leistung von optischen Fasern, die in modernen faserfaserfaser -Infrastrukturen des Rechenzentrums der Faser verwendet werden.

Präzisionszeichnungstechnologie
Fortgeschrittene Zeichnungs -Turm -Technologien produzieren Fasern mit außergewöhnlicher Gleichmäßigkeit und minimaler Defekte, um konsistente Leistungsmerkmale in den Produktionsläufen zu gewährleisten.
Für die Anwendungen für faseroptische Rechenzentrum -Anwendungen gewährleistet diese hohe Genauigkeit zu einem zuverlässigen hohen - -Speed -Getriebe bei 100 g, 400 g und 800 g, was die Latenz unterstützt - sensible Arbeitsbelastungen wie AI, Cloud Computing und finanzieller Handel.
Die konsistente Faserqualität aus erweiterten Zeichnungstürmen übersetzt sich direkt in die niedrigeren Bits - Fehlerraten, längere Dienstlebensdauer und eine größere Skalierbarkeit in den Dense, Mission - Critical Network -Umgebungen.

Strenge Qualitätstests
Die umfassende Qualitätskontrolle umfasst die kontinuierliche Überwachung der Fasergeometrie, Dämpfungsmerkmale und mechanische Eigenschaften während der gesamten Produktion.
Für die Bereitstellung von Glasfaser -Optikern ist diese strenge Qualitätskontrolle konsistent niedrig - Verlustleistung, minimaler Polarisationsmodus Dispersion (PMD) und Long - Begriff Mechanische Zuverlässigkeit.
Durch die Aufrechterhaltung dieser strengen Parameter über Produktionsläufe hinweg stellen die Hersteller sicher, dass Fasern die Übertragungsraten von 100G-, 400G- und 800G -Übertragungsraten in Mission - kritischen Rechenzentrumgebungen zuverlässig unterstützen können.
Testmethoden
Optische Zeit - Domäne Reflektometrie (OTDR)
OTDR -Tests bieten eine detaillierte Analyse der Faserleistung und identifizieren potenzielle Probleme wie Spleißverluste, Steckerreflexionen und verteilte Verluste entlang der Kabellänge. In den Operationen des faseroptischen Rechenzentrums wird OTDR für die Verifizierung von Fehlerlokalisierungen und Installationen häufig verwendet, wodurch sich die Verbindungen von - und zuverlässigen Hoch - -Speed -Getriebe gewährleisten.
Returnverlust -Messung
Rückgabeverlustprüfung quantifiziert die Menge an Licht, die sich wieder in die Quelle reflektiert, was die Signalintegrität in Hoch -Geschwindigkeitsnetzwerken in hohem - beeinträchtigen kann. In den Umgebungen für faseroptische Rechenzentren ist die Aufrechterhaltung hoher Renditeverlustwerte für die Verringerung der Signalverzerrung unerlässlich, die stabile Übertragung bei 100 g/400 g/800 g -Raten sicherzustellen und eine zuverlässige Leistung über dichte Interconnect -Architekturen zu gewährleisten.
Einfügen von Verlusttests
Diese Methode misst die Menge an verlorener Licht, die durch eine Glasfaserkomponente verliert wird, um sicherzustellen, dass die Verbindungen die Leistungsspezifikationen entsprechen. In Umgebungen mit faseroptischen Rechenzentrum -Umgebungen ist ein Insertion -Verlust -Test von entscheidender Bedeutung, um die Konnektivität von niedrig - über Patch -Panels, Transceiver und hohe - -Dichteverkabelungssysteme zu überprüfen, wodurch der zuverlässige Betrieb bei 100 g und darüber hinaus unterstützt wird.
Umwelttests
Fasern werden strengen Umwelttests unterzogen, einschließlich Temperaturradfahren, Feuchtigkeitsbelichtung und mechanischer Belastung, um die Zuverlässigkeit unter verschiedenen Betriebsbedingungen zu gewährleisten. In den Bereitstellungen von Fiber -Optikern werden diese Tests lange - Begriff Stabilität und niedrige Abschwächung unter anspruchsvollen Workloads validieren, um sicherzustellen, dass hohe - -Verdrehungsverbindungen auch bei schwankenden thermischen und mechanischen Umgebungen konsistent bleiben.
Implementierungsstrategien und Best Practices
Kabelmanagementsysteme
- Effektive Glasfaser -Lösungen für Rechenzentren erfordern umfassende Strategien für Kabelmanagement, die sowohl den aktuellen Anforderungen als auch zukünftige Expansionsanforderungen entsprechen. Overhead -Kabel -Tablettsysteme bieten flexible Routing -Optionen und gewährleisten gleichzeitig die Einhaltung der Spezifikationen für Biegeradius, um einen Signalverlust zu verhindern.
- Unter - Floor -Kabelverteilungssystemen bieten alternative Wege, insbesondere nützlich für erhöhte - Bodenumgebungen, die in Enterprise Fiber -Rechenzentrum -Designs gemeinsam sind.
- Die Identifizierung und Dokumentation der Kabel sind gleichermaßen kritisch für die Aufrechterhaltung einer organisierten Infrastruktur. Standardisierte Farbe - Codierung, Löschen von Kennzeichnungen und digitalen Dokumentationsplattformen vereinfachen die Fehlerbehebung und reduzieren Ausfallzeiten während des Wartungsvorgangs.
- Die Einführung von AIM -Systemen (automatisierte Infrastrukturmanagement) verbessert die Effizienz durch die Bereitstellung der realen - -Torbarkeit in den Konnektivitätsstatus, die Unterstützung proaktiver Überwachung und die Verhinderung nicht autorisierter Änderungen in faseroptischen Rechenzentrumsumgebungen.

Overhead Management
- Kabelschalen und Leiterregale für strukturierte Routing in faserfaserischen Rechenzentrumsumgebungen
- Kanäle und Rassen zum Schutz und zur Organisation von hohen - -Dichteverkabelungssystemen in der faser -optischen Rechenzentrumsinfrastruktur
- J - Hooks und Kabelbügel zur flexiblen Overhead -Bereitstellung, um sicherzustellen

Unterbodenlösungen
- Angehobene Bodenverteilungssysteme bieten verborgene Routing -Pfade in den faserfaserfaser -Rechenzentrum -Umgebungen und verbessert den Luftstrom und die Raumauslastung.
- Kabelkörbe gewährleisten organisierte Unterbodenkabelmanagement, reduzieren die Überlastung und die Aufrechterhaltung der Einhaltung von Bendradius in Glasfaserdatenzentrum -Layouts.
- Bodenflocken und Verkaufsstellen ermöglichen effiziente Kabelzugangspunkte, die flexible Konnektivität und vereinfachte Wartung in Glasfaserdatenzentrumanlagen unterstützen.

Hauptprinzipien für Kabelmanagement
- Führen Sie den ordnungsgemäßen Biegerradius bei, um den Signalverlust zu verhindern, und sorgen Sie für lange - Term Zuverlässigkeit in Glasfaser -Rechenzentrumennetzen.
- Implementieren Sie klare Kennzeichnung und Dokumentation mit standardisierten Farbcodes und digitalen Plattformen, um die Fehlerbehebung und Upgrades zu vereinfachen.
- Trennen Sie Fasertypen und Kabelklassen, um Störungen zu vermeiden, die Stauung zu verringern und die Organisation in hohen - -Dichtefaser -faserfaser -Rechenzentrumumgebungen zu verbessern.
- Planen Sie für zukünftiges Wachstum und Skalierbarkeit, indem Sie Wege und Kapazitäten entwerfen, die höhere - -Verschwellen -Upgrades wie 400 g und 800 g aufnehmen.
- Stellen Sie einen einfachen Zugriff für die Wartung durch strukturierte Routing, zugängliche Tabletts und Well - Dokumentierte Verkabelungskarten sicher, wobei die Ausfallzeiten in Mission - kritische faserfaserische Rechenzentrumsvorgänge minimieren.
Steckertechnologien und Terminierungsmethoden
LC -Anschluss
MPO/MTP -Anschluss

Die Auswahl geeigneter Steckertypen wirkt sich erheblich auf die Netzwerkleistung und die Zuverlässigkeit in modernen faserförmigen Umgebungen für faserhaltige Rechenzentren aus. LC -Anschlüsse mit ihrem kleinen Formfaktor, einem niedrigen Einfügungsverlust und hervorragenden Rückgaberlungsmerkmalen sind zur Standardwahl für High - -Dichte -Patch -Panels und Switch - zu - Serververbindungen. Ihr kompaktes Design ermöglicht die maximale Portutznutzung und hält gleichzeitig eine zuverlässige Leistung bei 100 g und darüber hinaus.
MPO/MTP Multi - Fiberanschlüsse ermöglichen eine schnelle Bereitstellung von hohen - Bandbreitenverbindungen durch Konsolidierung von 12, 24 oder sogar 48 Fasern in ein einzelnes Schnittstellen. Diese Konnektoren, die in den Infrastrukturen des Glasfaser -Rechenzentrums häufig verwendet werden, unterstützen parallele Optik -Transceiver und vereinfachen die strukturierte Verkabelung für kurze - Reichweite 40G-, 100G- und 400G -Ethernet -Anwendungen. Sie bieten auch einen klaren Migrationspfad zu 800G -Netzwerken und gewährleisten die Skalierbarkeit und die Betriebseffizienz in hohen - -Andatenzentrum -Architekturen.
Kündigungsmethoden
- Fusionspleißen und mechanisches Spleißen repräsentieren zwei Hauptmethoden zum Erstellen von dauerhaften Faserverbindungen in modernen faserfasernden Rechenzentrumsinfrastrukturen. Fusionspleiß<0.1 dB) and the highest long-term reliability. However, it requires specialized equipment and skilled technicians, making it more common in backbone and high-capacity deployments.
- Das mechanische Spleißen bietet eine schnellere, flexiblere Alternative unter Verwendung von Ausrichtungsgerichten und Index - Matching -Gel, um Fasern beizutreten. Während es einen geringfügig höheren Verlust einführt, ist es für temporäre Verbindungen, Notfallreparaturen oder Feldinstallationen in Faserdatenzentrumumgebungen geeignet, in denen Geschwindigkeit und Komfort die absolute Leistung überwiegen.
Fusionspleißen
Fusion Splicing bietet den niedrigsten Einfügungsverlust (0,1–0,3 dB) und liefert die höchste Zuverlässigkeit und Leistung für kritische Verbindungen in faseroptischen Rechenzentrumsumgebungen.
Es erfordert jedoch teure Geräte wie Fusion -Splicer und Präzisionsspalt sowie erfahrene Techniker, um eine ordnungsgemäße Ausrichtung und lange Stabilität zu gewährleisten.

Mechanisches Spleißen
Das mechanische Spleißen bietet einen schnelleren Installationsprozess mit niedrigeren Gerätekosten, sodass es für Feldarbeit oder temporäre Einrichtungen in faserfaser -faserfassenden Rechenzentrum -Umgebungen praktikabel ist.
Es führt jedoch typischerweise zu einem höheren Insertionsverlust (0,3–0,5 dB) und ist für lange - Term Verwendung weniger zuverlässig, insbesondere in hoch - -Kapazitäts -Backbone -Verbindungen.

Best Practices der Steckerreinigung
Zuerst prüfen
Inspizieren Sie immer die Steckverbinder, bevor Sie reinigen oder sich paaren.
In den Operationen des faseroptischen Rechenzentrums können selbst mikroskopische Staub oder Kratzer an den Steckerendflächen zu einem Insertionsverlust, einer Rückenreflexion oder dauerhaften Schäden führen.
Durch die Verwendung von Faser -Inspektionsfernsehen stellt Scopes sicher, dass nur saubere, Defekte - freie Anschlüsse bereitgestellt werden, wodurch die Geschwindigkeitsleistung zuverlässig hoch ist.
Richtige Werkzeuge
Verwenden Sie FINT - Kostenlose Wischtücher und genehmigte Reinigungslösungen, um Kratzer oder Rückstände an den Stecker -Endflächen einzuführen.
In Umgebungen für faseroptische Rechenzentrum können die Verwendung von unsachgemäßen Tools - wie Papiergewebe oder abrasive Tücher - können dauerhafte Schäden verursachen und den Einfügungsverlust erhöhen.
Nach den Reinigungsstandards der Branche sorgt Long.
Clean & re - inspizieren
Immer re - nach der Reinigung inspizieren, um die Ergebnisse zu überprüfen.
In Faser -OPTic Data Center -Vorgängen können auch nach der Reinigung ein Reststaub oder Film auf den Steckdosen und auf die Aufprallleistung verbleiben.
Eine zweite Inspektion mit einem Faserbereich stellt sicher, dass die Anschlüsse vor der Paarung die Sauberkeitsstandards erfüllen, wodurch das Risiko eines Einfügungsverlusts und die Aufrechterhaltung eines zuverlässigen hohen - Geschwindigkeitskonaktivität verringert wird.
Schutzkappen
Verwenden Sie Schutzkappen, wenn Steckverbinder uneingeschränkt sind.
In Umgebungen mit faseroptischen Rechenzentren können exponierte Stecker Endflächen schnell Staub ansammeln oder Kratzer leiden, die die Signalqualität beeinträchtigen.
Durch die Einführung von Schutzkappen wird die Verhinderung von Kontaminationen verhindern, die Reinigungsfrequenz reduziert und sorgt für lange - Term Zuverlässigkeit von hohen - -Schreditenanschlüssen.
Produktbeschreibung
Test- und Zertifizierungsverfahren
Umfassende Testprotokolle stellen sicher, dass Installationen für Glasfaserdatenzentrum die Leistungsspezifikationen und die Branchenstandards entsprechen. Tier -1 -Tests, einschließlich Kontinuitätsüberprüfung und Bestätigung der Polarität, bietet eine grundlegende Konnektivitätsvalidierung, um zu bestätigen, dass Fasern ordnungsgemäß geroutet und beendet werden.
Tier 2 -Test fügt OTDR -Messungen hinzu, um einzelne Verbindungskomponenten zu charakterisieren, Spleißverluste zu erkennen und potenzielle Reflexionen oder lokalisierte Fehler zu identifizieren, die die lange - Term Zuverlässigkeit beeinflussen können.
Power -Messgerät und Lichtquellenprüfungen Quantifiziert End - zu - Endverlustverlust, um die Einhaltung des berechneten Verlustbudgets zu gewährleisten. Diese Messungen berücksichtigen den Einfügen von Steckern, Spleißverlusten und intrinsische Faserdämpfung und überprüfen, dass eine ausreichende optische Leistung den Empfänger für stabile hohe - -St Speed -Operation in faser optischen Rechenzentrumsumgebungen erreicht.
Vorhersagewartung und Lebenszyklusmanagement

Proaktive Wartungsstrategien
Proaktive Wartungsstrategien verlängern die Lebensdauer der Geräte und verhindern unerwartete Ausfälle in den Operationen des Glasfaserdatenzentrums. Durch die regelmäßige Reinigung von Steckerendflächen wird eine Kontamination entfernt, die zu einem erhöhten Einfügungsverlust und der Rückenreflexion führen kann, und schafft Long - Term Performance.
Geplante Inspektionen
Regelmäßige visuelle Inspektionen von Anschlüssen und Verkabelung helfen, Verschleiß, Staubakkumulation oder physische Belastung zu identifizieren, bevor sie sich auf die Servicequalität auswirken.
Umweltüberwachung
Die Tracking -Temperatur- und Luftfeuchtigkeitsniveaus sorgt für stabile Betriebsbedingungen und verringert die Risiken der thermischen Expansion, Kondensation und damit verbundenen Fehler in hohen - Dichtefaser -faserfaser -Rechenzentrum -Umgebungen.
Leistungstend
Die kontinuierliche Überwachung von Signalqualitätsmetriken wie Dämpfung, Bit -Fehlerrate (BER) und Latenz ermöglicht eine frühzeitige Erkennung des Abbaus und unterstützt die Vorhersage -Wartungsplanung.
Lebenszyklusmanagementprogramme
Lebenszyklusmanagementprogramme befassen sich mit der unvermeidlichen Alterung der Glasfaserinfrastruktur. Planung für technologische Aktualisierungen, Kapazitäts -Upgrades und Migration in die Nächsten - -Gerzeugungsstandards stellt sicher, dass Glasfaser -Kabelsysteme für Glasfasern weiterhin die sich entwickelnden Geschäftsanforderungen erfüllen.
Dokumentation
Behalten Sie detaillierte Aufzeichnungen über Installationsdaten, Wartungsverlauf und Leistungstrends bei. Eine genaue Dokumentation in den Operationen des faseroptischen Rechenzentrums unterstützt eine schnellere Fehlerbehebung und fundierte Entscheidung -.
Kapazitätsplanung
Prognose zukünftige Bandbreitenanforderungen basierend auf Workload -Wachstum, Einführung von KI und Cloud -Expansion. Proaktive Planung trägt dazu bei, dass Glasfaser -Data Center -Netzwerke auf 400 g, 800 g und darüber hinaus skalieren können.
Technologische Aktualisierung
Planen Sie einen regelmäßigen Ersatz für Geräte und Technologiemigration. Durch das Upgrade von Transceivern, Anschlüssen und Schaltstoffen werden die Infrastrukturen für die faseroptischen Rechenzentrum in den neuen Standards in Einklang gebracht.
End - von - Life Management
Implementieren Sie die ordnungsgemäße Entsorgung oder das Recycling von stillgelegten Geräten, um die Umweltvorschriften zu erfüllen und nachhaltige Faserdatenzentrumspraktiken zu unterstützen.

Aufkommende Technologien und zukünftige Trends

Siliziumphotonik
Die Konvergenz von elektronischen und photonischen Technologien verspricht revolutionäre Fortschritte in der Konnektivität von Glasfasern.
Die Siliziumphotonik ermöglicht die Integration von optischen Komponenten direkt in Halbleiterchips, wodurch die Kosten und der Stromverbrauch möglicherweise reduziert werden und gleichzeitig die Bandbreitendichte erhöht werden.
Diese Entwicklungen können in den kommenden Jahrzehnten grundlegend die Architekturen der Glasfaser -Rechenzentrumsarchitekturen verändern.

Co - verpackte Optik
CO - verpackte Optik, bei der optische Transceiver direkt in Switch ASICS integriert werden, stellt einen weiteren erheblichen Fortschritt für die Infrastruktur für die faseroptische Rechenzentrum.
Dieser Ansatz minimiert die elektrischen Spurenlängen, reduziert den Stromverbrauch und ermöglicht höhere Aggregatbandbreiten, indem die Optik näher an das Schaltsilicium gebracht wird.
Frühe Implementierungen zeigen das Potenzial für dramatische Verbesserungen der Faserdatenzentrum -Switching -Funktionen, die zukünftige Generationen von 800 g und 1,6 -t -Verbindungen unterstützen und gleichzeitig die Energieeffizienz und die Rackdichte verbessern.

KI und Automatisierung
CO - verpackte Optik, bei der optische Transceiver direkt in Switch ASICS integriert werden, stellt einen weiteren erheblichen Fortschritt für die Infrastruktur für die faseroptische Rechenzentrum.
Dieser Ansatz minimiert die elektrischen Spurenlängen, reduziert den Stromverbrauch und ermöglicht höhere Aggregatbandbreiten, indem die Optik näher an das Schaltsilicium gebracht wird.
Frühe Implementierungen zeigen das Potenzial für dramatische Verbesserungen der Faserdatenzentrum -Switching -Funktionen, die zukünftige Generationen von 800 g und 1,6 -t -Verbindungen unterstützen und gleichzeitig die Energieeffizienz und die Rackdichte verbessern.
Software - definierte Netzwerke
Software - Defined Networking (SDN) und NFV -Technologien (Network Function Virtualization) ermöglichen eine dynamische Ressourcenzuweisung und die automatisierte Dienstbereitstellung. Diese Fähigkeiten erweisen sich in Multi - -Mandanten -Rechenzentrumsumgebungen, in denen schnelle Skalierbarkeit und Isolation zwischen den Kunden wesentliche Anforderungen sind, besonders wertvoll.
Wichtige Vorteile von SDN in optischen Netzwerken
Zentrales Management verteilter optischer Ressourcen
Dynamische Bandbreitenzuweisung basierend auf real - Zeitbedarf
Automatisierte Dienstbereitstellung und schnelle Bereitstellung

SDN -Entwicklungsbereiche
- Ai - gesteuerte Verkehrsoptimierung
- Intent - basiertes Netzwerk
- Zero - Touch Provisioning
- Autonome Fehlerwiederherstellung
Umweltüberlegungen und Nachhaltigkeit

Energieeffizienzinitiativen
Der wachsende Fokus auf ökologische Nachhaltigkeit führt zu Innovationen in Energie - Effiziente optische Technologien. In Fiber -Optic Data Center -Umgebungen, niedrige - -Pranscivers, optimierte Kühlsysteme und intelligentes Stromverwaltung reduzieren die Gesamt -CO2 -Fußabdrücke erheblich und die hohe Leistung.
Passive optische Netzwerke (PON) beseitigen die Notwendigkeit von Stromversorgungsausrüstung, die den Energieverbrauch weiter senken und das Netzwerkdesign in großem - faserfaserfaser -Bereitstellungen im Maßstab skalieren.
Prinzipien der Kreislaufwirtschaft prägen auch Lebenszyklusstrategien. Renovierungsprogramme erweitern die Nutzungsdauer optischer Komponenten, während Recyclinginitiativen wertvolle Materialien aus stillgelegten Geräten wiederherstellen. Diese Praktiken unterstützen nicht nur die Nachhaltigkeitsziele von Unternehmen, sondern tragen auch dazu bei, die Betriebskosten für die optischen Rechenzentrumsbetreiber zu senken, die Long - Term Infrastructure verwalten.
Grüne Rechenzentrumsdesign
Das nachhaltige Design für das Rechenzentrum enthält erneuerbare Energiequellen, effiziente Kühlsysteme und optimierte Anlagenlayouts. In einem Glasfaser -Rechenzentrum minimiert die strategische Platzierung der Verkabelungsinfrastruktur die Kabellängen, verringert den Materialverbrauch und senkt den Gesamtenergieverbrauch während der Übertragung.
Modulare Entwürfe verbessern die Nachhaltigkeit weiter, indem Sie inkrementelle Kapazitätsergänzungen ermöglichen, ohne die anfänglichen Installationen zu überbinden. Dieser Ansatz ermöglicht es den optischen Faser -Rechenzentrumsoperatoren, effizient zu skalieren, gleichzeitig die Kostenkontrolle beizubehalten und die Umweltauswirkungen zu verringern.
