G.657.A1-Faser: 10-mm-Biegespezifikationen, A1 vs. A2 und Verwendungszweck

Eine Nachricht hinterlassen

G.657.A1 ist eine biegeunempfindliche Single-Mode-Faser, definiert durchITU-T-Empfehlung G.657, ausgelegt für einen minimalen Biegeradius von 10 mm und gleichzeitig vollständig konform mit G.652.D.Es wird häufig in FTTH-Zugangsnetzwerken, bei der-Gebäudeverkabelung und beim Verteilungs-Patching - überall dort eingesetzt, wo Installateure eine bessere Biegetoleranz als Standard-Glasfaser benötigen, ohne die Netzwerkinteroperabilität zu beeinträchtigen.

Dieser Leitfaden behandelt die technischen Spezifikationen von G.657.A1-Glasfaser, wie es im Vergleich zu G.657.A2 und G.652.D abschneidet, wo es die beste Leistung erbringt und wie Sie entscheiden können, ob es für Ihre Bereitstellung geeignet ist.

G.657.A1 fiber in an FTTH installation

Was ist G.657.A1-Glasfaser?

G.657.A1 gehört zur Kategorie A des ITU-T G.657-Standards -, der Kategorie, die für einen geringeren Makrobiegeverlust im Vergleich zu optimiert istG.652.D-Faserunter Beibehaltung der gleichen Übertragungs- und Verbindungseigenschaften. Gemäß der aktuellen Ausgabe des Standards (ITU-T G.657, August 2024) sind Fasern der Kategorie A eine Teilmenge von G.652.D, was bedeutet, dass sie in jedem Netzwerk eingesetzt werden können, in dem G.652.D spezifiziert ist.

Die Unterkategorie „A1“ unterstützt ausdrücklich einen minimalen Konstruktionsbiegeradius von 10 mm. Bei diesem Radius (eine Umdrehung bei 1550 nm) beträgt der maximal zulässige Makrobiegeverlust 0,75 dB; Bei einem Radius von 15 mm mit zehn Windungen bei 1550 nm liegt der Grenzwert bei 0,25 dB. Diese Zahlen stellen etwa eine zehnfache Verbesserung gegenüber Standard-G.652.D-Fasern bei gleichen Biegeradien dar.

In der Praxis bedeutet dies, dass G.657.A1 die Art von Routing handhabt, die in Zugangsverteilerschränken, Steigleitungen, an der Wand-montierten Terminals und Patchgehäusen - auftritt, in denen Glasfaser durch Ecken und enge Räume geführt werden muss, die herkömmliche Systeme überfordern würdenSingle--Mode-Faserüber seine zuverlässige Biegetoleranz hinaus.

G.657.A1 Technische Spezifikationen im Überblick

Parameter G.657.A1-Wert
Mindestbiegeradius 10 mm
Makrobiegeverlust (1 Umdrehung, R=10 mm, 1550 nm) Kleiner oder gleich 0,75 dB
Makrobiegeverlust (1 Umdrehung, R=10 mm, 1625 nm) Kleiner oder gleich 1,50 dB
Makrobiegeverlust (10 Windungen, R=15 mm, 1550 nm) Kleiner oder gleich 0,25 dB
Makrobiegeverlust (10 Windungen, R=15 mm, 1625 nm) Kleiner oder gleich 1,00 dB
Betriebswellenlängenbereich 1260–1625 nm (O-, E-, S-, C-, L-Banden)
Modenfelddurchmesser (1310 nm) 8.6 ± 0.4 µm
Maximale Dämpfung (1310 nm) Kleiner oder gleich 0,35 dB/km
Maximale Dämpfung (1550 nm) Kleiner oder gleich 0,22 dB/km
G.652.D-Konformität Vollständig (Teilmenge von G.652.D)

Quelle:ITU-T-Empfehlung G.657 (08/2024)und dieITU-T G.657-Glasfaser-Informationsflyer.

Close-up of G.657.A1 fiber bend routing

G.657.A1 vs. G.657.A2 vs. G.652.D: Hauptunterschiede

Eine der häufigsten Fragen von Netzwerkplanern ist, ob sie A1 oder A2 spezifizieren oder beim Standard G.652.D bleiben sollen. Die Antwort hängt von den Biegebedingungen ab, die Ihr Einsatz tatsächlich erfordert - und nicht davon, welche Faser auf dem Papier am besten aussieht.

Attribut G.652.D G.657.A1 G.657.A2
Mindestbiegeradius 30 mm 10 mm 7,5 mm
Makrobiegeverlust (1 Umdrehung, R=10 mm, 1550 nm) Nicht angegeben Kleiner oder gleich 0,75 dB Kleiner oder gleich 0,10 dB
Makrobiegeverlust (10 Windungen, R=15 mm, 1550 nm) Für diesen Radius nicht angegeben Kleiner oder gleich 0,25 dB Kleiner oder gleich 0,03 dB
G.652.D-konform Ja (ist G.652.D) Ja (vollständige Teilmenge) Ja (vollständige Teilmenge)
Primärer Anwendungsfall Langstrecke-, U-Bahn, Fernverkehr Zugangsnetzwerke, im-Gebäude, FTTH-Verteilung Enge Innenabschlüsse, kompakte ONT-Boxen, hochdichtes Patching im Rechenzentrum



Der Unterschied von 2,5 mm zwischen A1 (10 mm) und A2 (7,5 mm) mag auf einem Datenblatt klein erscheinen, ist aber auf Installationsebene wichtig. In einer Standard-Mehrfamilienhaus-Steigleitung (MDU) oder einem Verteilerschrank mit mäßiger Kabeldichte ist der 10-mm-Radius von A1 normalerweise ausreichend. Die Glasfaser kann um Ecken herum, durch Kabelführungen und in Spleißkassetten verlegt werden, ohne ihre Verlustgrenzen zu überschreiten.

A2 ist die bessere Wahl, wenn die Glasfaser eng in kleinen an der Wand montierten ONT-Boxen gewickelt werden muss, durch kompakte Steckdosenterminals geführt werden muss oder die dichte Patchumgebung einer hohen -Faseranzahl-überstehen mussRechenzentrumwo Kabelbiegungen routinemäßig unter 10 mm fallen. In der Ausgabe 2024 des Standards hat ITU-T die frühere Kategorie B2 in A2 zusammengeführt, was den Trend der Branche hin zu A2 als bevorzugte Option für diese engeren Umgebungen widerspiegelt.

Für Netzwerke mit unkomplizierter Verlegung von - langen Außen-Anlagenstrecken, kanalbasierten-Hauptleitungen oder anderen Pfaden, bei denen es unwahrscheinlich ist, dass Glasfasern auf Biegungen unter 30 mm stoßen - bleibt der Standard G.652.D völlig ausreichend und oft die kostengünstigste{6}effektivste Option.

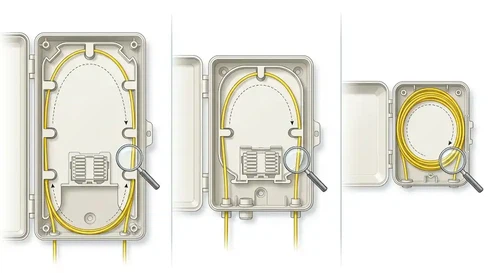

Conceptual comparison of fiber bend tolerance

Wo G.657.A1-Faser verwendet wird

FTTH-Zugangsnetze

G.657-Glasfaser wurde ursprünglich entwickelt, um den Anforderungen optischer Breitbandzugangsnetze gerecht zu werden. Der ITU-T-Standard verknüpft explizit Glasfasern der Kategorie A mit der FTTH-Bereitstellung, wo die hohe -Dichteverteilung vonDrop-Kabelund die vielen Bearbeitungspunkte zwischen der Zentrale und dem Teilnehmer erfordern Glasfasern, die wiederholtes Biegen ohne unzumutbare Signalverluste tolerieren. G.657.A1 behebt dieses Problem, indem es laut ITU-T-Informationsmaterial eine etwa zehnmal bessere Makrobiegeleistung als G.652.D bietet.

In-Gebäudeführung und Steigleitungsverkabelung

Innerhalb von Gebäuden verlaufen Glasfaserpfade häufig durch enge Steigleitungen, verlaufen durch Korridorkanäle und enden in kompakten Wandkästen. Der ITU-T-Standard weist darauf hin, dass begrenzter Platz und häufige Kabelmanipulationen in diesen Umgebungen bedienerfreundliche Fasern mit geringer Biegeempfindlichkeit erfordern. G.657.A1 AnzügeRiser-Verkabelung, Korridorverteilung und MDU-Vertikalverkabelung - Situationen, in denen ein Biegeradius von 10 mm ausreichend Spielraum für die normale Installationshandhabung bietet.

Verteilerschränke und Patchbereiche

Zentralbüro-Patchpanels, Straßenschränke und Glasfaserverteilerzentren erfordern ein dichtes Kabelmanagement. Wenn sich Dutzende oder Hunderte von Fasern ein einziges Gehäuse teilen, nehmen einzelne Fasern zwangsläufig stärkere Biegungen um Kabelführungen und Spleißorganisatoren an. A1-Fasern reduzieren das Risiko einer erhöhten Dämpfung in diesen Umgebungen, ohne dass die strengere (und manchmal teurere) A2-Klasse erforderlich ist.

Netzwerkverkabelung für Rechenzentren

Mit der Überarbeitung von ITU-T G.657 vom August 2024 wurde der Anwendungsbereich für Glasfaser der Kategorie A offiziell auf Rechenzentrumsnetzwerke ausgeweitet. Bei der strukturierten Verkabelung in Racks und Patchpanels tragen biegeunempfindliche Glasfasern dazu bei, die Signalintegrität aufrechtzuerhalten, selbst wenn Kabel durch enge Kabelführungskanäle verlegt werden.

Typical applications of G.657.A1 fiber

Vorteile von G.657.A1-Glasfaser

Praktische Biegetoleranz für die meisten Zugangseinsätze.G.657.A1 zielt nicht darauf ab, die aggressivste biegeunempfindliche Faser - zu sein, zu der diese Rolle gehörtG.657.B3mit seinem Mindestradius von 5 mm. Stattdessen bietet A1 genügend Biegefestigkeit für die meisten Zugangs-, Verteilungs- und Gebäudeszenarien, weshalb es weit verbreitet ist.

Vollständige G.652.D-Interoperabilität.Da A1-Fasern eine Teilmenge von G.652.D sind, können sie ohne zusätzliche Verlusteinbußen mit der vorhandenen G.652.D-Infrastruktur verbunden und gespleißt werden. Für Betreiber, die Teile eines bestehenden Netzwerks aufrüsten, bedeutet dies, dass A1-Faser am Zugangsende eingeführt werden kann, ohne die Stammfaser zu ersetzen oder die Spleißverfahren zu ändern.

Reduziertes Installationsrisiko.In der ITU-T-Dokumentation wird beschrieben, dass G.657-Glasfaser eine ingenieurfreundlichere Installation mit weniger Nacharbeit, kleineren Schränken und engeren Gehäusen ermöglicht. Unter Feldbedingungen -, bei denen die Kabelwege nicht immer mit den Konstruktionszeichnungen übereinstimmen - bedeutet dies weniger Rückrufe-aufgrund von Dämpfungsproblemen, die durch unbeabsichtigte Biegungen während der Installation verursacht werden.

Vollständiger-Spektrumsbetrieb.A1 unterstützt die O-, E-, S-, C- und L-Bänder (1260–1625 nm), was bedeutet, dass es mit aktuellen GPON-, XGS-PON- und WDM-PON-Systemen der nächsten-Generation ohne Wellenlängenbeschränkungen funktioniert.

Wie wählt man: G.657.A1, A2 oder G.652.D?

Die Glasfaserauswahl sollte sich an der Bereitstellung orientieren, nicht umgekehrt. Hier ist ein praktischer Entscheidungsrahmen:

Wählen Sie G.652.D, wenn:

  • Ihre Kabeltrassen verlaufen in Kanälen, Gräben oder Luftbrücken ohne enge Biegungen unter 30 mm.
  • Bei dem Netzwerk handelt es sich überwiegend um Langstrecken-- oder Metro-Trunk-Verbindungen.
  • Die Budgetoptimierung ist der Hauptfaktor und die Biegetoleranz stellt kein Problem dar.

Wählen Sie G.657.A1, wenn:

  • Sie stellen bereitFTTHVerteilungs- und Drop-Netzwerke, in denen Glasfaser durch Schränke, Steigleitungen und wandmontierte Hardware verläuft.
  • Ihre Kabelwege umfassen Biegungen im Bereich von 10–15 mm -, die in Verteilerschränken und Innenverkabelungen üblich sind.
  • Sie benötigen vollständige Abwärtskompatibilität mit einem vorhandenen G.652.D-Netzwerk.
  • Installationsteams arbeiten in mäßig begrenzten Räumen, aber nicht an ultrakompakten Anschlusspunkten.

Wählen Sie G.657.A2, wenn:

  • Die Glasfaser muss in kleinen ONT-Boxen, kompakten Wandsteckdosen oder Patchpanels mit hoher -Dichte gewickelt werden, wo die Biegungen regelmäßig unter 10 mm fallen.
  • Sie bauen eine Rechenzentrumsverbindung mit vielen -Glasfasern- und einem sehr straffen Kabelmanagement.
  • Bei der Bereitstellung handelt es sich um vor{0}konfektionierte Baugruppen oder werkseitig-konfektionierte Kabel, die einer engen Aufwicklung während der Lagerung und Handhabung standhalten müssen.

Ein häufiger Beschaffungsfehler besteht darin, „für alle Fälle“ A2 für ein gesamtes Netzwerk zu spezifizieren, wenn nur auf den letzten 50–100 Metern des Stichkabels und am Endpunkt tatsächlich Biegungen von weniger als 10 mm auftreten. Ein kostengünstigerer Ansatz besteht darin, A1 für das Verteilungssegment zu verwenden und A2 für den Teilnehmerabschluss zu reservieren, wo sich das Tight Coiling konzentriert.

Kann G.657.A1 G.652.D ersetzen?

Technisch gesehen ja - in jedem Netzwerk, in dem G.652.D spezifiziert ist, kann G.657.A1 als direkter Ersatz verwendet werden, da es alle G.652.D-Anforderungen erfüllt und gleichzeitig eine bessere Biegeleistung bietet. Der ITU-T-Standard ist in diesem Punkt explizit: Fasern der Kategorie A haben die gleichen Übertragungs- und Verbindungseigenschaften wie G.652.D.

Ob der Ersatz von G.652.D durch A1 praktisch sinnvoll ist, hängt vom Einsatz ab. Bei langen Außen-Pflanzenstammstrecken, bei denen die Faser nie auf enge Biegungen stößt, erhöht das Upgrade auf A1 die Kosten, ohne einen Mehrwert zu schaffen. Für die ZugriffsverteilungInnenverkabelung, und alle Wege, die in ein Gebäude oder einen Schrank führen, lohnt sich die Aufrüstung oft, da sie das Risiko einer biegebedingten Dämpfung während und nach der Installation verringert.

FAQ

Welchen Biegeradius unterstützt G.657.A1?

G.657.A1 ist für einen minimalen Biegeradius von 10 mm ausgelegt. Bei diesem Radius (eine Umdrehung, 1550 nm) beträgt der maximal zulässige Makrobiegeverlust 0,75 dB. Bei einem gemäßigteren 15-mm-Radius mit zehn Windungen sinkt die Verlustgrenze auf 0,25 dB bei 1550 nm.

Ist G.657.A1 mit G.652.D kompatibel?

Ja. G.657.A1 ist vollständig kompatibel mit G.652.D - und ist als Teilmenge von G.652.D im ITU-T-Standard definiert. Dies bedeutet, dass A1-Fasern ohne zusätzliche Verluste oder Kompatibilitätsprobleme gespleißt und mit vorhandenen G.652.D-Fasern verbunden werden können.

Was ist der Unterschied zwischen G.657.A1 und G.657.A2?

Der Hauptunterschied ist der minimale Biegeradius: A1 unterstützt 10 mm, während A2 7,5 mm unterstützt. A2 hat auch deutlich geringere Makrobiegeverluste bei äquivalenten Radien -, zum Beispiel nur 0,10 dB pro Windung bei 10 mm (1550 nm) im Vergleich zu 0,75 dB bei A1. Beide sind vollständig mit G.652.D kompatibel. Einen ausführlicheren Vergleich finden Sie in unserem Leitfaden unterdie Unterschiede zwischen G.657.A1 und G.657.A2.

Ist G.657.A1 für FTTH geeignet?

G.657.A1 wurde speziell für FTTH- und Zugangsnetzwerkbereitstellungen entwickelt. Es bewältigt die moderaten Biegungen in Verteilerschränken, Gebäudesteigleitungen und der Verlegung von Anschlusskabeln. Für den Teilnehmerabschlusspunkt -, an dem sich Glasfaserspulen in kleinen ONT-Boxen - befinden, bevorzugen einige Betreiber A2 wegen seiner engeren Biegetoleranz.

Wann sollte ich G.657.B3 anstelle von G.657.A1 verwenden?

G.657.B3 unterstützt einen minimalen Biegeradius von nur 5 mm und ist für sehr kurze Reichweiten (unter 1.000 m) am Ende von Zugangsnetzwerken - gedacht, insbesondere innerhalb von Gebäuden, Räumlichkeiten und für die optische Verbindung in Rechenzentren. Allerdings sind B3-Fasern nicht vollständig mit G.652.D kompatibel (sie sind kompatibel, können sich jedoch in der chromatischen Dispersion und den PMD-Spezifikationen unterscheiden), daher sollten sie nur in kurzen Abschnitten verwendet werden, bei denen eine extreme Biegetoleranz unerlässlich ist.

Funktioniert G.657.A1 für die Verkabelung von Rechenzentren?

Ja. Die Ausgabe 2024 von ITU-T G.657 erweiterte den Anwendungsbereich für Glasfasern der Kategorie A ausdrücklich auf Rechenzentrumsnetzwerke. A1 eignet sich für strukturierte Verkabelung und Patching mit mittlerer -Dichte. Für 400G/800G-Umgebungen mit sehr hoher -Dichte und extrem engem Kabelmanagement ist A2 möglicherweise besser geeignet.
